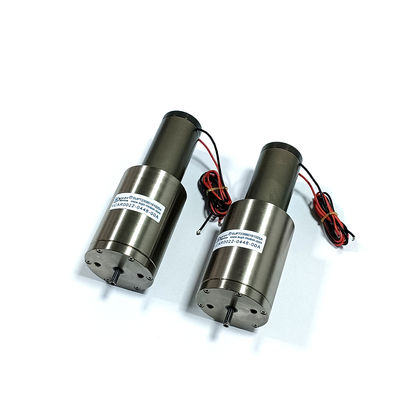

Micro tipo motor do eixo da bobina de voz linear para classificação de alta velocidade
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ce, ISO9001 |
| Número do modelo | VCAB0070-0149-00A |
| Quantidade de ordem mínima | ≥2 |
| Preço | $140.00/pieces 1-29 pieces |
| Detalhes da embalagem | embalagem de papelão |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | Negociável |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Uso | BARCO, Carro, Bicicleta Elétrica, Microscópio, Robô, Ventiladores Médicos, Projeto Óptico |
|---|---|---|---|
| Tipo | Micro motor | Torque | Pedidos |
| Construção | Ímã Permanente | Comutação | Escovar |
| Recurso de proteção | Totalmente fechado | Velocidade (RPM) | Velocidade Variável |
| Eficiência | IE 1 | Força máxima ((N) | 70 |
| Distância máxima ((mm) | 14,9 | Motor de bobina de voz ((V) | 26,9 |
| Peso do rotor ((kg) | 79 | Diâmetro do estator (milímetro) | 43 |
| Força contínua ((N) | 27.3 | Constante traseira do EMF (kb) | 17,7 |
| Incorpore o comprimento da bobina (milímetro) | 53,7 | Modelo de produto | VCAB0070-0149-00A |
| Destacar | Motor de bobina de voz linear de micro eixo,Motor de válvula de som de triagem de alta velocidade,Motor de bobina de voz linear para triagem |
||
Descrição de produto
Descrição do Produto
O SUPT MOTION VCAB0070-0149-00A é um motor de bobina de voz de eixo semifechado de alto desempenho, projetado especificamente para sistemas de triagem de alta velocidade, pick-and-place rápido e ejeção que exigem resposta rápida e força potente.
A série VCAB possui um eixo de movimento embutido com rolamentos lineares de precisão, garantindo orientação suave e precisa durante todo o curso operacional. O eixo de movimento é feito de materiais leves, de alta rigidez e resistentes ao desgaste, oferecendo alta estabilidade e excelentes características de força-velocidade para permitir a aceleração e desaceleração rápidas necessárias para aplicações de triagem de alta velocidade.
Em sistemas de triagem de alta velocidade para componentes eletrônicos e produtos alimentícios, os atuadores devem responder em milissegundos para desviar ou rejeitar itens defeituosos. O motor de bobina de voz VCAB0070-0149-00A, com sua alta força contra-eletromotriz (back-EMF), oferece resposta dinâmica excepcional e aceleração rápida, minimizando assim danos ao produto e melhorando a eficiência da linha de produção.
Em comparação com os sistemas de rejeição pneumática tradicionais, os motores de bobina de voz oferecem várias vantagens importantes: não é necessário ar comprimido, operam de forma mais silenciosa, seus perfis de movimento são programáveis, requerem menos manutenção e seu desempenho permanece consistente, independentemente das flutuações de pressão do ar. O mecanismo de acionamento direto elimina os atrasos mecânicos e o atrito comumente associados às válvulas pneumáticas acionadas por solenóide, resultando em tempos de resposta mais rápidos e posicionamento de rejeição mais preciso. Este motor de bobina de voz linear também é adequado para aplicações de estampagem, rotulagem e marcação de alta velocidade que exigem contato rápido e controlado.
Especificações:
Força de Pico: 70 N
Força Contínua @25°C: 27,3 N
Curso Total: 14,9 mm
Tensão Máxima: 26,9 V
Constante de Back EMF: 17,7 V/m/s
Peso da Bobina: 79 g
Diâmetro do Estator: 43 mm
Rosca da Ponta do Eixo: M3 (Interna)
Parâmetros Técnicos:
| Modelo do Produto | Força de Pico (N) |
Força Contínua a 25°C (N) |
Curso Total (mm) |
Tensão Máxima (V) |
Constante de Back EMF (V/m/s) |
Peso da bobina (g) |
Diâmetro do Estator | Rosca da ponta do eixo (mm) |
| VCAB0005-0039-00A | 91 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2()VCAB0113-0089-00A |
| VCAB0005-0050-00A | 91 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5()VCAB0113-0089-00A |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | Interno)VCAB0113-0089-00A |
| VCAB0015-0062-00A | 15 | 6,5 | 34,5 | 26,2 | 9,75 | 14,8 | 35 | Interno)VCAB0113-0089-00A |
| VCAB0015-0127-00A | 15 | 4,9 | 45,2 | 21,5 | 4,1 | 12,5 | 30,5 | Eixo Ø4,8VCAB0022-0098-00A |
| 22 | 11,4 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3( | Interno)VCAB0113-0089-00A |
| 22 | 11,4 | 44,8 | 14,3 | 8 | 18,3 | 48 | 40 | Interno)VCAB0113-0089-00A |
| 32 | 8,9 | 31 | 91 | 7,1 | 48 | 40 | M3( | Interno)VCAB0113-0089-00A |
| 33 | 35 | 162 | 24,3 | 5,87 | 23,5 | 36 | M3( | Interno)VCAB0113-0089-00A |
| 33 | 35 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3( | Interno)VCAB0113-0089-00A |
| 35 | 920 | 10,5 | 11,9 | 5 | 91 | 50 | M3( | Interno)VCAB0113-0089-00A |
| 44 | 11,7 | 4 | 18,3 | 8,9 | 31 | 53 | M3( | Interno)VCAB0113-0089-00A |
| 44,1 | 17,7 | 79 | 14,3 | 8 | 162 | M3( | M3( | Interno)VCAB0113-0089-00A |
| 44 | 11,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3( | Interno)VCAB0113-0089-00A |
| 44 | 11,7 | 24,9 | 28,2 | 8,88 | 65,9 | 38,1 | M3( | Interno)VCAB0113-0089-00A |
| 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3( | Interno)VCAB0113-0089-00A |
| 87 | 17,5 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3( | Interno)VCAB0113-0089-00A |
| 87 | 17,5 | 125 | 63,4 | 8,1 | 177 | 72 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
| 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3( | Interno)VCAB0113-0089-00A |
| 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3( | Interno)VCAB0113-0089-00A |
| 113 | 35 | 920 | 31 | 17,5 | 125 | 73 | Eixo | Ø10VCAB0294-0498-00A |
| 262 | 112 | 11,2 | 35,1 | 41 | 285 | 71 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
| 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Eixo | Ø10VCAB0294-0498-00A |
| 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
| 436 | 167 | 18,7 | 40,7 | 648 | 648 | 80,4 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
| 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
| 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Eixo | Ø101. Triagem de componentes eletrônicos de alta velocidade |
2. Mecanismos de rejeição farmacêutica
3. Sistemas de ejeção de embalagens de alimentos
4. Estampagem/marcação de alta velocidade
5. Operações rápidas de pick-and-place
6. Estações de rejeição de inspeção de alto rendimento
