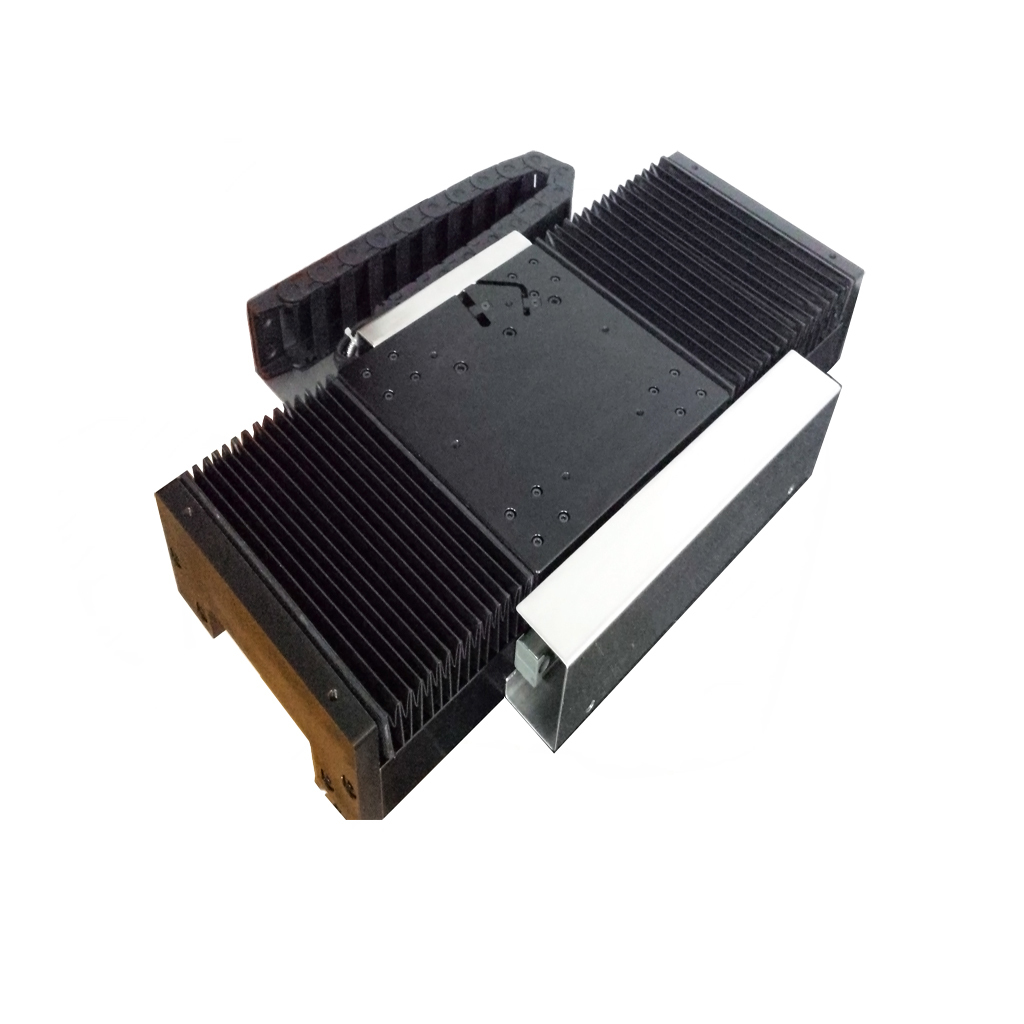

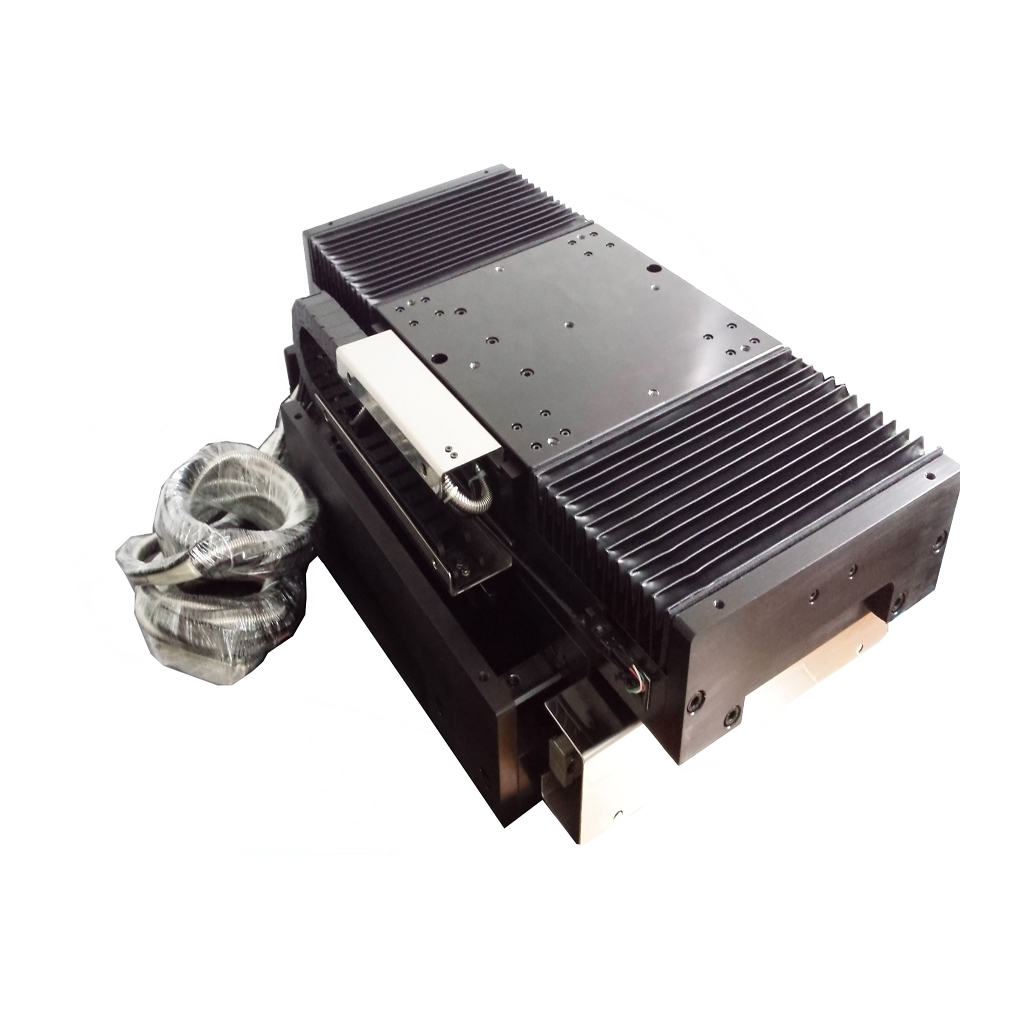

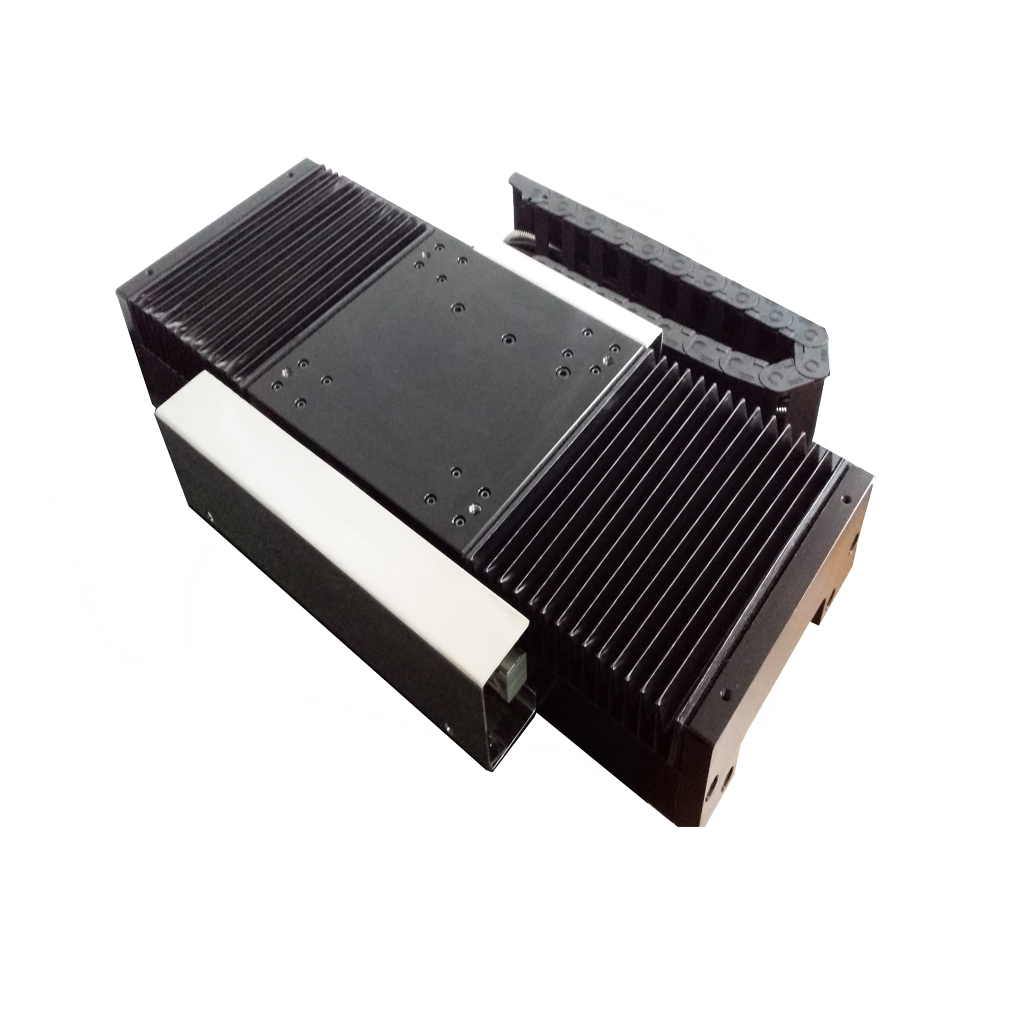

Módulos de motor linear em forma de U de alto impulso com comprimentos de curso personalizáveis
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001-2000 |
| Número do modelo | MLCA-0040-135-00 |
| Quantidade de ordem mínima | 1 peça |
| Preço | USD 100-200 / Piece |
| Detalhes da embalagem | Caixa de exportação com proteção de espuma antiestática |
| Tempo de entrega | 3-5 dias úteis para amostras, 15-25 dias para granel |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Torque de pico | 120N | Tipo de motor | Módulos de motor linear |
|---|---|---|---|
| CONSTANTA EMF de volta | 17,6V/m/s | Corrente de pico (lp) | 4.2 A |
| Peso da bobina | 0,42kg | Resistência(LL)(R) | 9.4 Ω |
| Torque Contínuo a 25 C | 40 n | Material | Liga de alumínio |
| Modelo do produto | MLCA-0040-135-00 |
Descrição de produto
Visão Geral do Produto
O SUPT MOTION MLCA-0040-135-00 é uma armadura de motor linear em forma de U projetada para ser compatível com o estator da série MLFA (trilho magnético). Ele apresenta um empuxo de pico de 120 N, um empuxo contínuo de 40 N, um passo de polo de 30 mm e um peso de armadura de 0,42 kg. Quando usado em conjunto com um encoder linear, ele permite o controle de posição de alta precisão.
Os motores lineares oferecem vantagens significativas, incluindo alta aceleração, características de empuxo suaves, design modular, curso livremente extensível, operação silenciosa e desempenho sem manutenção.
O motor linear em forma de U emprega um design sem núcleo, eliminando a atração magnética e os efeitos de cogging para alcançar movimento suave com folga zero. Os trilhos magnéticos do estator podem ser conectados indefinidamente, tornando o curso teoricamente ilimitado; isso o torna particularmente adequado para aplicações que exigem posicionamento de longo curso e alta velocidade. Em comparação com acionamentos de fuso de esferas, os motores lineares não requerem mecanismos de conversão intermediários, simplificando a estrutura do sistema e melhorando a largura de banda de resposta dinâmica.
Vantagens do Produto
Design Modular: Seleção independente de componentes móveis e estacionários para configuração flexível
Extensão de Curso Ilimitada: Componentes estacionários extensíveis para acomodar qualquer requisito de curso
Operação sem Manutenção: Acionamento sem contato e sem desgaste mecânico
Alta Aceleração: Alto empuxo permite alta resposta dinâmica
Operação Silenciosa: Sem ruído de engrenagem ou fuso de esferas
Palavras-chave: motor linear em forma de U, módulo de motor linear, motor linear modular, plataforma linear de longo curso, motor linear de alto empuxo
Especificações
| Parâmetro | Valor |
| Empuxo de Pico | 120 N |
| Empuxo Contínuo | 40 N |
| Corrente de Pico | 4,2 A |
| Corrente Contínua | 1,4 A |
| Constante de Empuxo | 30,4 N/A |
| Constante de Força Contra-Eletromotriz | 17,6 V/m/s |
| Passo do Polo | 30 mm |
| Massa do Mover | 0,42 kg |
| Parâmetros de desempenho do motor linear | ||||
| Série A--MLCA (Dinâmico) MLFA (Estator) | ||||
| Modelo/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Força de pico (Fp) | N | 60 | 120 | 240 |
| Corrente de pico (lp) | Amps | 4,8 | 4,2 | 4,2 |
| Força contínua (Fc) | N | 20 | 40 | 80 |
| Corrente contínua (lc) | Amps | 1,6 | 1,4 | 1,4 |
| Constantes do atuador (conversão de motor DC/3p) (Ka) | N/W | 5,65 | 7,9 | 11,2 |
| Empuxo Constante (L-L) (Kf) | N/Amps | 15,3 | 30,4 | 60,3 |
| Constante de Força Contra-Eletromotriz (L-L) (Kb) | V/m/seg | 8,8 | 17,6 | 34,8 |
| Constante elétrica (Te) | ms | 0,3 | 0,3 | 0,3 |
| Resistência (L-L) (R) | @25°CΩ | 4,8 | 9,4 | 19,2 |
| Indutância (L-L) (l) | mh | 1,51 | 3 | 6 |
| Coeficiente de transferência de calor (Rth) | °C/W | *3,9 | *1,9 | **1,3 |
| Temperatura máxima da bobina (Tmax) | °C | 120 | 120 | 120 |
| Passo do polo do ímã (2T) | mm | 30 | 30 | 30 |
| Peso do mover | Kg | 0,24 | 0,42 | 0,82 |
Aplicação
Plataformas de Transferência de Wafer de Semicondutores
Equipamentos de Inspeção de Telas Planas (FPD)
Linhas de Produção de Tecnologia de Montagem em Superfície (SMT) para Componentes Eletrônicos
Estágios XY para Corte e Gravação a Laser
Sistemas de Classificação e Manuseio de Materiais Logísticos
Notas de Personalização: Este produto suporta personalização de comprimento de curso, classificações de empuxo e configurações de trilhos de guia, e pode ser integrado com encoders ópticos ou sensores de efeito Hall conforme necessário.
