AC3-055-09 Controlador de Servo Motor 120W MicroE Grating Ruler Long Life
| Lugar de origem | porcelana de suzhou |
|---|---|
| Marca | America MICROE |
| Certificação | 195-R3726-01 |
| Número do modelo | MII163OS-20-NR |
| Quantidade de ordem mínima | 1pcs |
| Preço | $105-$230 |
| Detalhes da embalagem | ect de empacotamento da caixa. |
| Tempo de entrega | Entrega dos dias do general 5-7, rapidamente 3-5 dias, maioria para ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | Negociável |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Peso | luz | Dimensão global | 200*400*603mm |
|---|---|---|---|
| Voltagem | 24v | Traço | Elevada precisão |
| Potência | 36w | Aplicação | Automatização industrial |
| Interface de comunicação | RS485/CAN/USB | Voltagem de entrada | DC24V |
| Corrente de saída | 0-5A | Potência de saída | 120W |
| Tensão de saída | DC0-24V | Nome do produto | controlador do servo motor |
| Frequência do pulso | 0-100KHZ | Tamanho | 180*140*60mm |
| Escala regulamentar da velocidade | 0-100% | Temperatura de funcionamento | -20~+85℃ |
| Destacar | AC3-055-09 Controlador de servomotor,Controlador de servomotor 120W,120W MicroE Grating Ruler |
||
Descrição de produto
AC3-055-09 MicroE Grating Ruler Servo Motor Controller Longa vida
Descrição do produto:

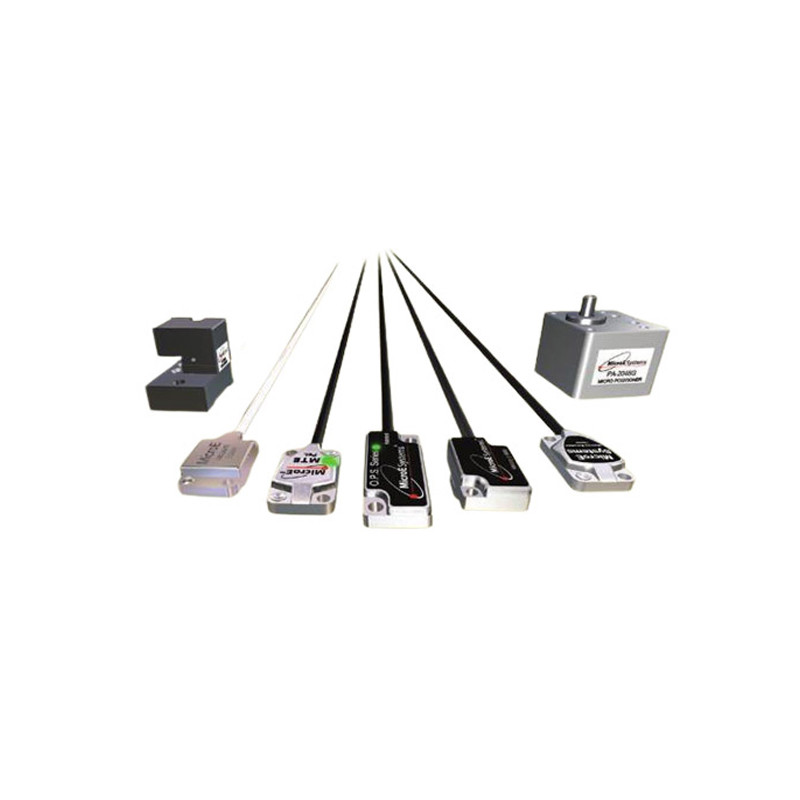

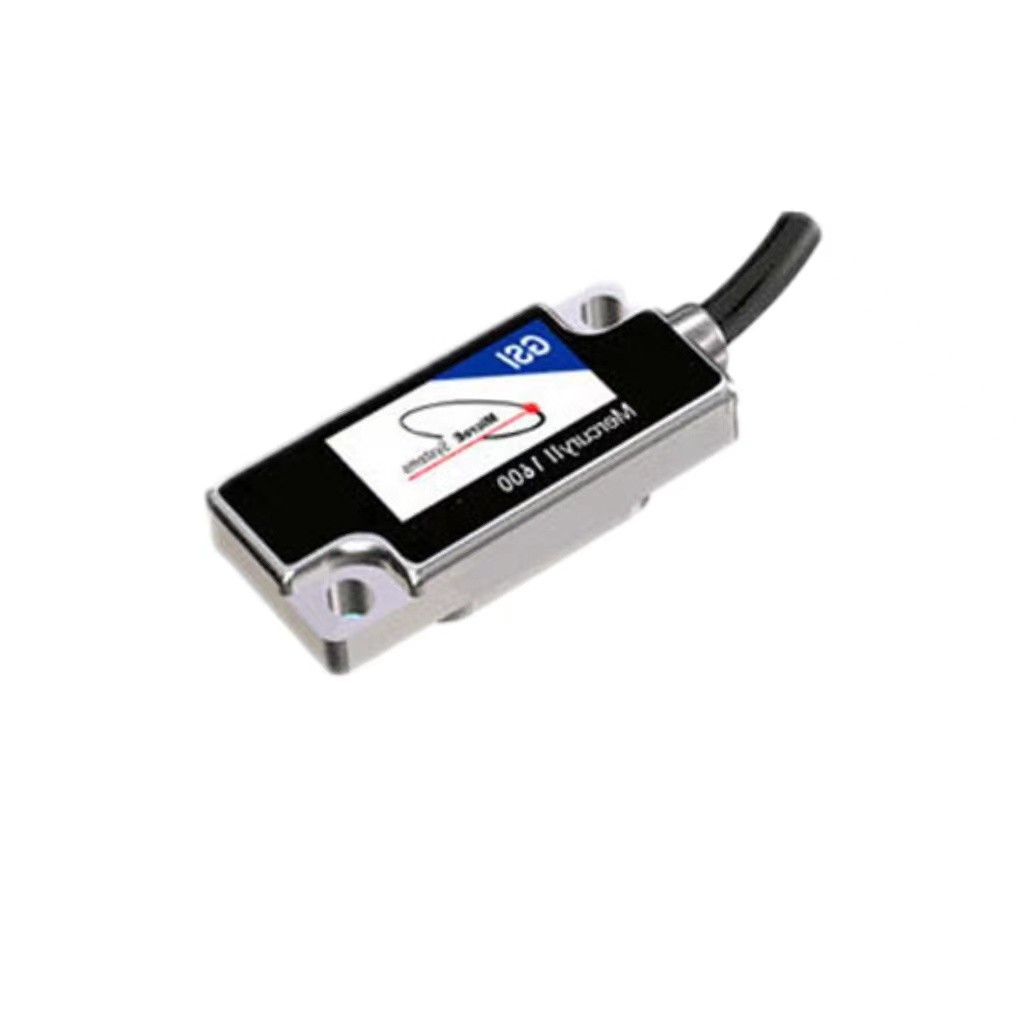

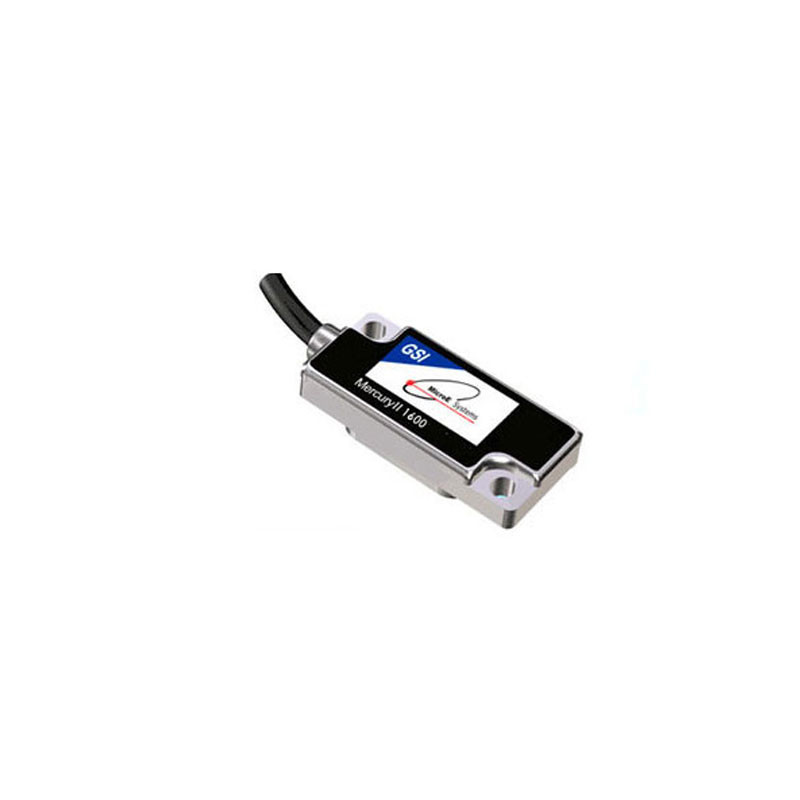

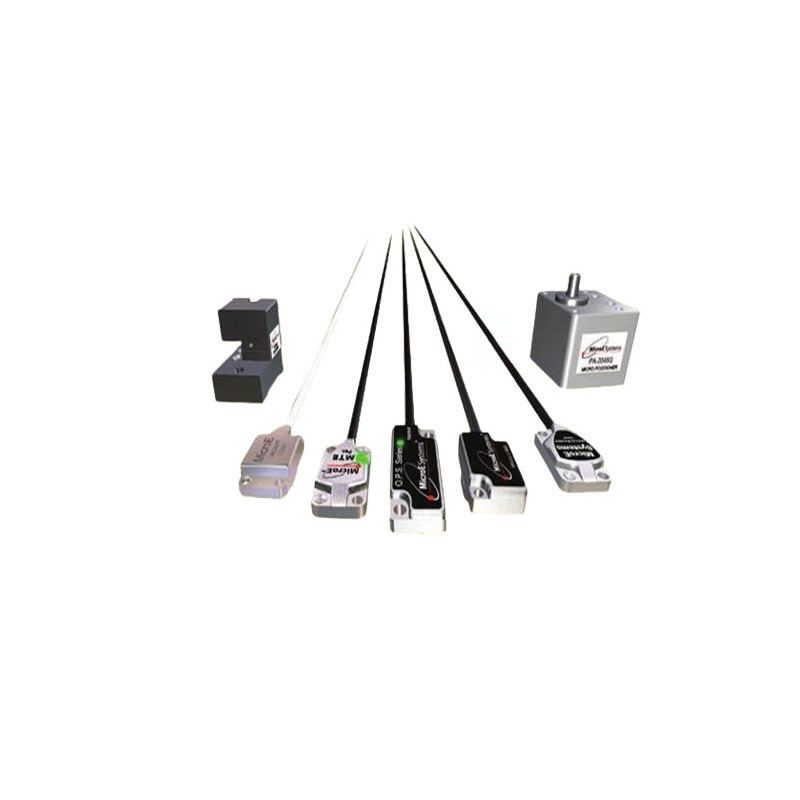

Regra de grelha MicroE
É um dispositivo de medição de retroalimentação que funciona com base no princípio óptico da grade, frequentemente utilizado no controlo numérico.
No sistema de servo de circuito fechado das máquinas-ferramenta, pode ser utilizado para detectar deslocamentos lineares ou angulares.
O seu sinal de saída de medição para pulso digital, com uma precisão de detecção de grande amplitude de detecção, características de resposta rápida.
É um dispositivo de medição de retroalimentação que funciona com base no princípio óptico da grade, frequentemente utilizado no controlo numérico.
No sistema de servo de circuito fechado das máquinas-ferramenta, pode ser utilizado para detectar deslocamentos lineares ou angulares.
O seu sinal de saída de medição para pulso digital, com uma precisão de detecção de grande amplitude de detecção, características de resposta rápida.
| Modelo | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Potência de saída | |||||||||
| Corrente de pico | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 ((8.5) | Armas, sinusoidais, ± 5% | |||
| Horário de pico | 1 | 1 | 1 | 1 | 1 | Sec. | |||
| corrente contínua | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| Potência de saída máxima | 490 | 970 | 270 | 800 | 1600 | w | |||
| contínuo" | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistência de saída | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votação máxima de saída | vout ∆HV0,97*Rou*tlout | ||||||||
| Potência de entrada | |||||||||
| Horário para horário. | 20-55 | 20-55 | 20 a 90 | 20 a 90 | 20 a 90 | +vdc, trans-info mer-iolado | |||
| Pico | 9 | 18 | 3 | 9 | 12 | Pico de Adc ((1 sec) | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc contínuo | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc máximo | ||||||||
| OUTPUTROLS PWM | Inversor MOSFET de 3 fases, PWM de 15 kHz com ponderação centrada, modulação de vetor espacial 3o kHz |
||||||||
| Tipo Frequência de ondulação pwm |
|||||||||
| Controle digital | |||||||||
Loops de controlo digital |
Controle de circuito digital a 100%. Cortrol de posição de duplo circuito utilizando entrada de codificador secundário Loops de corrente:15 kHz ((66.7 us) Velocidade, posições: 3kHz ((333 us) com comando sinusoidal orientado para o campo ou trapezoidal de Halls para motores de escovação PWH ponderado com modulação do vetor espacial circuito de corrente:2.5 kHz típico, largura de banda variará com sintonização e indutividade de carga alterações na tensão do autocarro não afetam a largura de banda 200 uH linha-linha |
||||||||
| Taxa lateral (tempo) | |||||||||
| comutação | |||||||||
| Modulação | |||||||||
| Largura de banda | |||||||||
| Compensação HV | |||||||||
| Indutância mínima de carga | |||||||||
| Input de comando | |||||||||
| CANaberto | Posição do perfil, Posição interpolada, Velocidade do perfil, Torque do perfil | ||||||||
| Posição digital | Passo/direção, comandos passo-passo CW/CCW (2 MHz de frequência máxima) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (após quadratura),5Mline/sec | ||||||||
| Torque e velocidade digitais | PWM, Polaridade | PWM 0~100%, polaridade=1/0 | |||||||
| PWM | PWM 50% ± 50%, sem necessidade de sinal de polaridade | ||||||||
| Faixa de frequência PWM | 1 kHz mínimo, 100 kHz máximo | ||||||||
| Pw largura mínima do pulso | 220 ns | ||||||||
| Torque analógico/velocidade/posicionamento | Impedância de entrada direferencial ±10 vdc,5kΩ | ||||||||
| Inputes digitais | |||||||||
| Tipo de número | 9, não isolados.[IN1] dedicados à função Drive Enable,[IN2]~[IN9] são programáveis 74HC14 gatilho Schmitt a funcionar a partir de +5 Vdc com filtro RC a entrada 10 kΩ a +5 Vdc ou em rede para todos, exceto [IN5] (ver abaixo) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Todas as entradas possuem ligação selecionável de grupo de entrada de tração para cima/para baixo com resolução de +5 Vdc, ou gound 1 Entrada dedicada com filtro RC de 330 us para ativar a unidade, de 0 a +24 Vdc max 3 Portos de uso geral com filtro RC de 330 us, de 0 a + 24 vdc max 1 Entrada de velocidade média para interruptor de temperatura do motor,33 us filtet RC 40,99 kΩ de puxa/puxa, de 0 a + 24 vdc max. 4 Entradas e saídas de alta velocidade com filtro RC de 100 ns, de 0 a +5 Vdc max |
||||||||
| Todas as entradas | |||||||||
| Níveis lógicos | |||||||||
| Controle de puxa e baixa. | |||||||||
| Ativar[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| FUNÇÕES DIGITALES (NOTA 1) | |||||||||
| Tipo Numbet | 4Não isolado, programável MDSFET de penetração de corrente com 1 kΩ de puxação para +5 Vdc através do diodo 300 mAdc max+,30 ve max.Funções programáveis Diodo fyback externo exigido para condução de cargas indutivas |
||||||||
| [OUT1~4] | |||||||||
| classificação actual | |||||||||
| classificação actual | |||||||||
O AC3-055-09 é um controlador de servo motor de régua de grelha de alto desempenho lançado pela MicroE Systems, projetado especificamente para aplicações de controle de posição e movimento precisos.A seguir consta uma descrição pormenorizada do controlador AC3-055-09.:
Controle de posição de alta precisão: O controlador AC3-055-09 está equipado com tecnologia avançada de controle de posição, que pode alcançar uma precisão de posição extremamente elevada.É combinado com a tecnologia de régua de grade da MicroE para medir com precisão informações de posição, permitindo micro movimentos e posicionamento.
Sistema de retroalimentação fechado: o controlador adota um sistema de retroalimentação fechado, que assegura que o sistema esteja sempre na posição esperada através da monitorização em tempo real e do ajuste da posição do motor.Isto ajuda a eliminar erros e instabilidade, melhorar a estabilidade do sistema e o desempenho do controlo.
Resposta de alta velocidade: o controlador AC3-055-09 possui capacidade de resposta de alta velocidade, que pode alcançar mudanças e ajustes rápidos de posição.Isto é muito importante em aplicações que exigem posicionamento rápido ou mudança de posições.
Múltiplos modos de controlo: o controlador suporta vários modos de controlo, incluindo o modo de posição, o modo de velocidade e o modo de força.Os utilizadores podem escolher os modos de controlo adequados com base em requisitos específicos da aplicação para conseguir diferentes tipos de controlo de movimento.
Interface de comunicação: o controlador AC3-055-09 está equipado com várias interfaces de comunicação, tais como interface digital, interface analógica e interface de entrada/saída universal,para obter ligação e troca de dados com dispositivos externos.
Flexibilidade de programação: Este controlador fornece opções de programação ricas, suporta várias linguagens de programação e ambientes,permitir aos utilizadores personalizar o controlo e a configuração de acordo com as suas próprias necessidades.
Campo de aplicação: o controlador AC3-055-09 é amplamente utilizado em campos que exigem controle de posição de alta precisão, como fabricação de semicondutores, usinagem de precisão, equipamentos médicos,linhas de produção automatizadas, etc.
Confiabilidade e Durabilidade: A MicroE é uma fornecedora profissional de soluções de controle de movimento, conhecida por sua confiabilidade e durabilidade.O projeto do controlador AC3-055-09 foi cuidadosamente otimizado para garantir operação estável a longo prazo e alta confiabilidade.
Em resumo, o controlador de servomotor de régua de grade AC3-055-09 MicroE é um controlador com alta precisão, resposta de alta velocidade e vários modos de controle.É adequado para uma ampla gama de aplicações, fornecendo um suporte estável e confiável ao controlo de movimento para aplicações que exigem um controlo de posição de precisão.
