| Lugar de origem | Estados Unidos |
|---|---|
| Marca | Copley |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | ACJ055-18 |
| Quantidade de ordem mínima | ≥1 |
| Preço | $560.00/pieces |
| Detalhes da embalagem | movimentação de empacotamento da caixa |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | Negociável |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Corrente máxima | 18 | Tempo máximo | 1 |
|---|---|---|---|
| Potência de saída máximo | 970 | Resistência de saída | 0,075 |
| Modo de controlo | Posição/velocidade/torque | Humidade | 0-95% UR |
| Voltagem de entrada | 24v | Corrente de saída | 0-4A |
| Tensão de saída | 0-24V | Faixa de posição | 0-360° |
| Nível da proteção | IP67 | Frequência do pulso | 0-200KHz |
| Escala da largura de pulso | 0,5-2,5ms | Tamanho | 170*120*50mm |
| Escala de velocidade | 0-100rpm | Tipo | controlador do servo motor |
| Peso | luz | Temperatura de funcionamento | -20-85°C |
| Destacar | Controlador de motor servomotor de modo de indexação,Servo motor controlador PLC alimentado,Servo-motor acelerador com PLC |
||
Descrição de produto
Modo de indexação PLC Alimentado Accelnet Servo Motor Drive para Rede de Controle Distribuída
Descrição
Dispositivo de Copley
A unidade fornece uma interface de codificador de valor absoluto rica que suporta protocolos Endat, Biss, SSI e Absolute A, como.Fornecer o código fonte CMO ou CML que pode ser chamado diretamente pode ser desenvolvido sob Windows e ROSTEle pode chamar diretamente relacionado função de movimento, que controla o motor de acordo com a velocidade posição especificada e tempo (PNT) curva Execute o movimento.

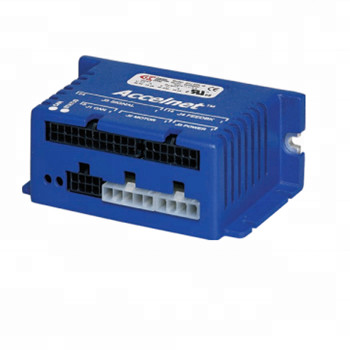

Accelnet Micro Panel é um servo drive compacto, DC alimentado
para controlo da posição, velocidade e binário de uma máquina sem escovas AC e
Motores de escova de corrente contínua.
rede, como unidade de indexação independente, ou com
Existem duas versões disponíveis para suportar
quadratura, ou codificadores analógicos sin/cos.
O modo de indexação permite uma operação simplificada com PLCs que
usar saídas para selecionar e lançar índices e entradas para ler
Além disso, o PLC pode enviar dados ASCII
que pode mudar perfis de movimento para que um índice pode executar
DeviceNet é uma ferramenta que permite a utilização de vários movimentos à medida que os requisitos da máquina mudam.
capacidade permite controlar várias unidades Accelnet
de PLCs que usam este protocolo de comunicação.
A arquitetura de controle distribuído CANopen também é suportada.
Como um nó CAN operando sob o protocolo CANopen, ele
suportar a posição do perfil, a velocidade do perfil, o binário do perfil,
Posicionamento interpolado, e Homing.
Operar num único autocarro CAN e grupos de unidades podem ser ligados
através do CAN para que eles executem perfis de movimento juntos.
Operação com controladores de movimento externos é possível
em modos de binário (corrente), velocidade e posição.
Os sinais de comando podem ser de ± 10 V (torque, velocidade, posição),
PWM/Polaridade (torque, velocidade) ou formato passo a passo (CU/CD ou
Passo/direção).
| Modelo | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Potência de saída | |||||||||
| Corrente de pico | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 ((8.5) | Armas, sinusoidais, ± 5% | |||
| Horário de pico | 1 | 1 | 1 | 1 | 1 | Sec. | |||
| corrente contínua | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| Potência de saída máxima | 490 | 970 | 270 | 800 | 1600 | w | |||
| contínuo" | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistência de saída | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votação máxima de saída | vout ∆HV0,97*Rou*tlout | ||||||||
| Potência de entrada | |||||||||
| Horário para horário. | 20-55 | 20-55 | 20 a 90 | 20 a 90 | 20 a 90 | +vdc, trans-info mer-iolado | |||
| Pico | 9 | 18 | 3 | 9 | 12 | Pico de Adc ((1 sec) | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc contínuo | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc máximo | ||||||||
| OUTPUTROLS PWM | Inversor MOSFET de 3 fases, PWM de 15 kHz com ponderação centrada, modulação de vetor espacial 3o kHz |
||||||||
| Tipo Frequência de ondulação pwm |
|||||||||
| Controle digital | |||||||||
Loops de controlo digital |
Controle de circuito digital a 100%. Cortrol de posição de duplo circuito utilizando entrada de codificador secundário Loops de corrente:15 kHz ((66.7 us) Velocidade, posições: 3kHz ((333 us) com comando sinusoidal orientado para o campo ou trapezoidal de Halls para motores de escovação PWH ponderado com modulação do vetor espacial circuito de corrente:2.5 kHz típico, largura de banda variará com sintonização e indutividade de carga alterações na tensão do autocarro não afetam a largura de banda 200 uH linha-linha |
||||||||
| Taxa lateral (tempo) | |||||||||
| comutação | |||||||||
| Modulação | |||||||||
| Largura de banda | |||||||||
| Compensação HV | |||||||||
| Indutância mínima de carga | |||||||||
| Input de comando | |||||||||
| CANaberto | Posição do perfil, Posição interpolada, Velocidade do perfil, Torque do perfil | ||||||||
| Posição digital | Passo/direção, comandos passo-passo CW/CCW (2 MHz de frequência máxima) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (após quadratura),5Mline/sec | ||||||||
| Torque e velocidade digitais | PWM, Polaridade | PWM 0~100%, polaridade=1/0 | |||||||
| PWM | PWM 50% ± 50%, sem necessidade de sinal de polaridade | ||||||||
| Faixa de frequência PWM | 1 kHz mínimo, 100 kHz máximo | ||||||||
| Pw largura mínima do pulso | 220 ns | ||||||||
| Torque analógico/velocidade/posicionamento | Impedância de entrada direferencial ±10 vdc,5kΩ | ||||||||
| Inputes digitais | |||||||||
| Tipo de número | 9, não isolados.[IN1] dedicados à função Drive Enable,[IN2]~[IN9] são programáveis 74HC14 gatilho Schmitt a funcionar a partir de +5 Vdc com filtro RC a entrada 10 kΩ a +5 Vdc ou em rede para todos, exceto [IN5] (ver abaixo) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Todas as entradas possuem ligação selecionável de grupo de entrada de tração para cima/para baixo com resolução de +5 Vdc, ou gound 1 Entrada dedicada com filtro RC de 330 us para ativar a unidade, de 0 a +24 Vdc max 3 Portos de uso geral com filtro RC de 330 us, de 0 a + 24 vdc max 1 Entrada de velocidade média para interruptor de temperatura do motor,33 us filtet RC 40,99 kΩ de puxa/puxa, de 0 a + 24 vdc max. 4 Entradas e saídas de alta velocidade com filtro RC de 100 ns, de 0 a +5 Vdc max |
||||||||
| Todas as entradas | |||||||||
| Níveis lógicos | |||||||||
| Controle de puxa e baixa. | |||||||||
| Ativar[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| FUNÇÕES DIGITALES (NOTA 1) | |||||||||
| Tipo Numbet | 4Não isolado, programável MDSFET de penetração de corrente com 1 kΩ de puxação para +5 Vdc através do diodo 300 mAdc max+,30 ve max.Funções programáveis Diodo fyback externo exigido para condução de cargas indutivas |
||||||||
| [OUT1~4] | |||||||||
| classificação actual | |||||||||
| classificação actual | |||||||||
