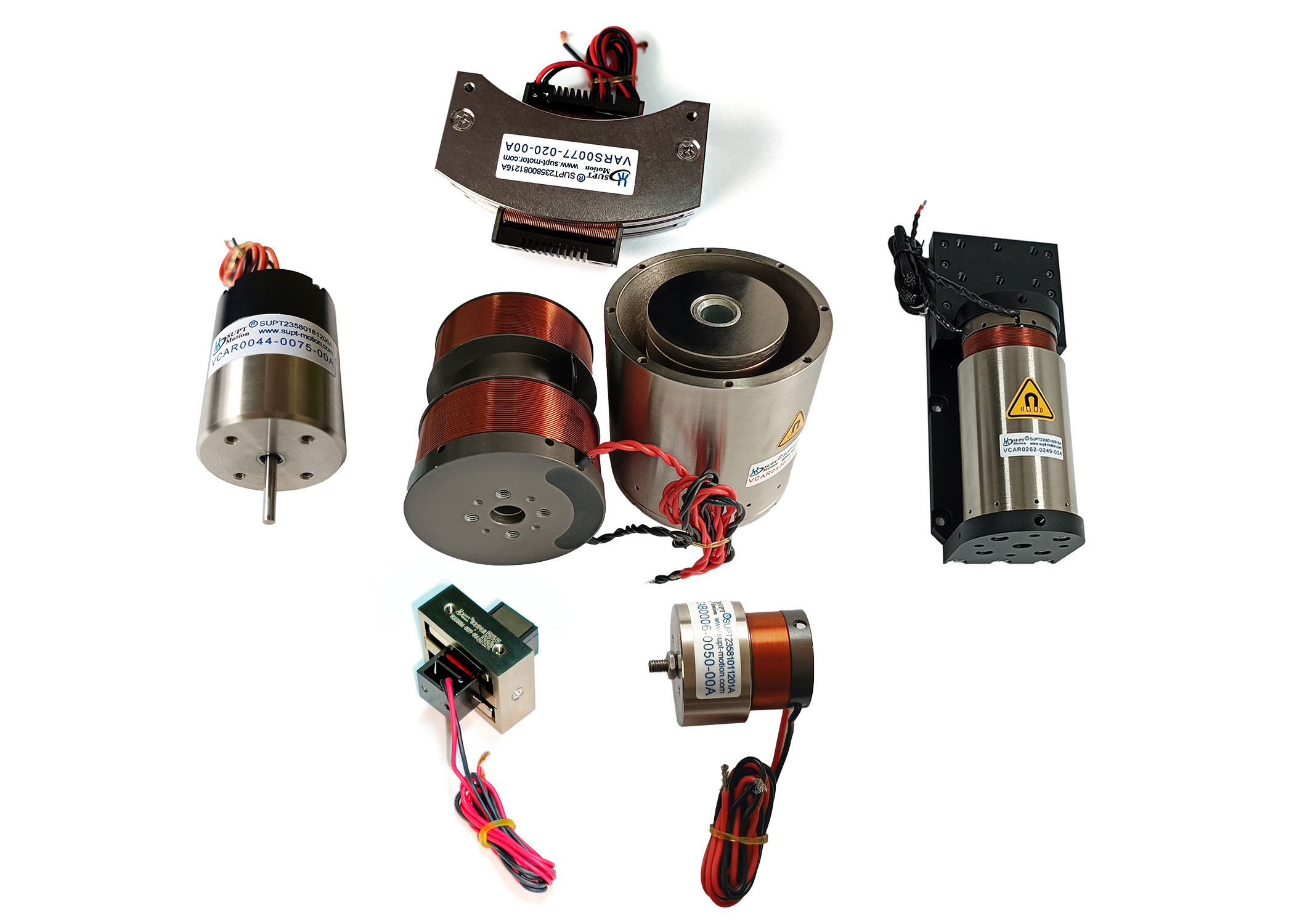

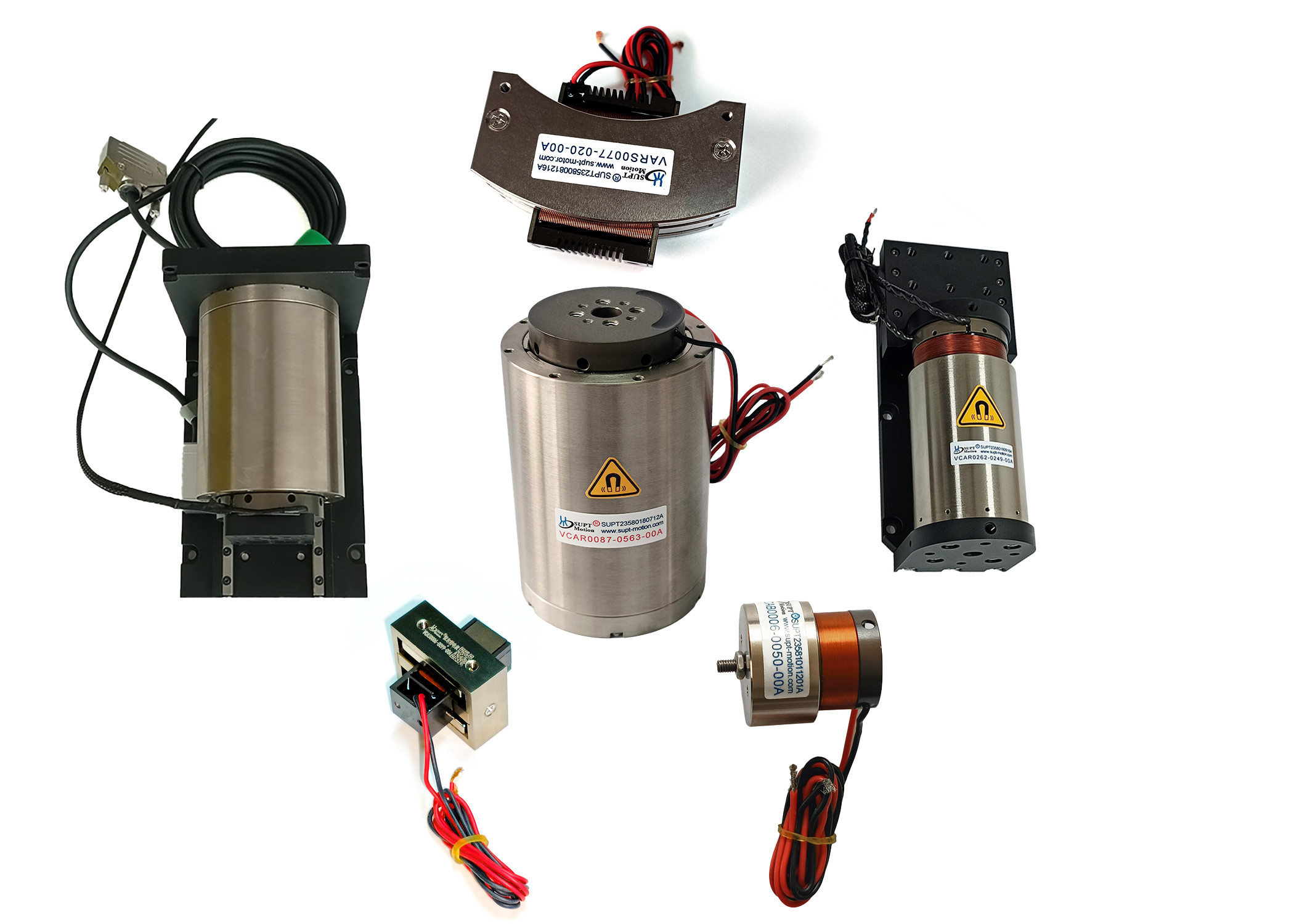

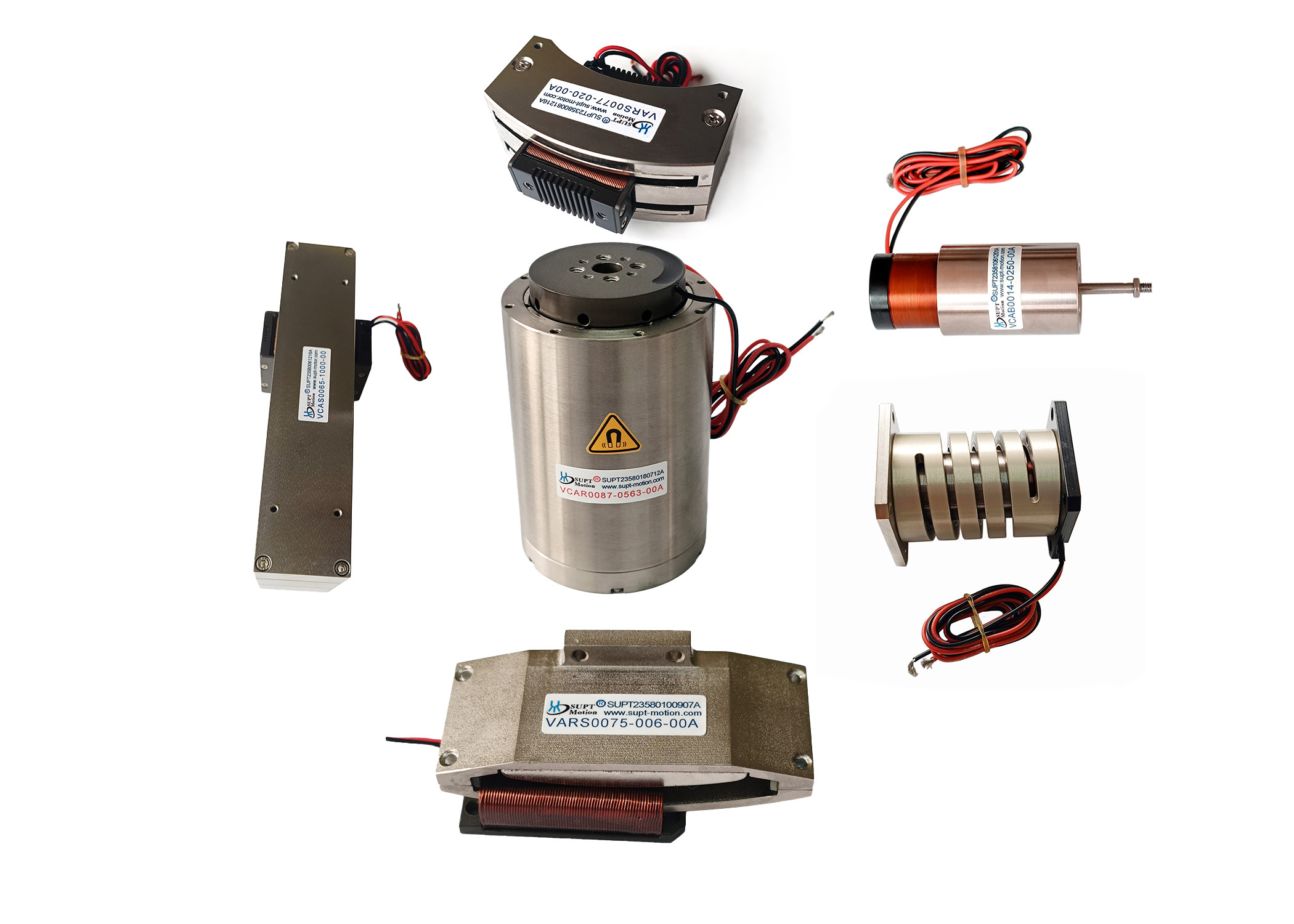

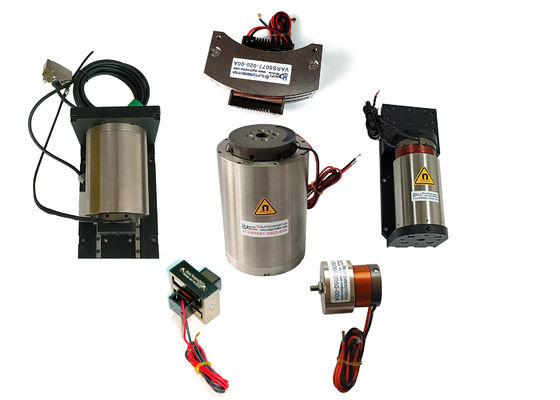

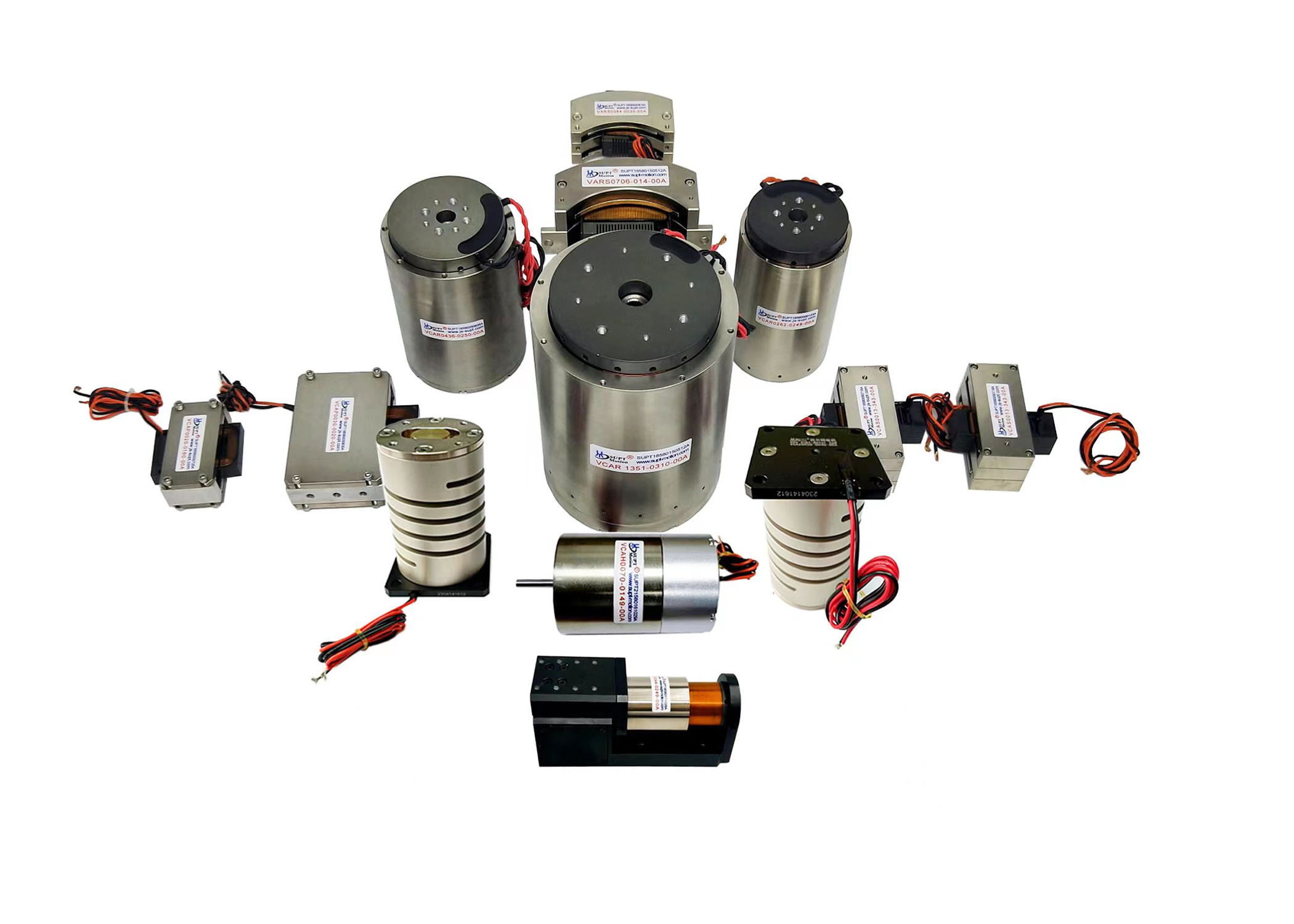

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional

  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação CE, ISO9001，CCC
Número do modelo O número de veículos aéreos
Quantidade de ordem mínima 1 PCS
Preço $105-$185
Detalhes da embalagem Embalagem personalizada etc
Tempo de entrega Entrega geral de 5 a 7 dias, rápida de 3 a 5 dias, a volume a ser negociado
Termos de pagamento T/T
Habilidade da fonte A negociar

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Batch Number YET-YQDJ13 Cost Low
Force High Item Mini Electric Motors
Maximum Speed 100mm/s Number 5000
Overall Dimension 200*400*404mm Port Shanghai voice coil motors
Temperature Range Wide Type Linear Motor
Usage BOAT, Car, Electric Bicycle,etc. Warranty 3months-1year
Weight Light
Destacar

Motor de bobina de voz de boa qualidade

,

Motor de bobina de voz de personalização profissional

,

Motor de bobina de voz de alta precisão
Deixe um recado
Descrição de produto

Descrição do produto:

O motor de bobina de voz é uma forma especial de motor de acionamento direto (acionamento direto refere-se à ligação do motor de ação direta diretamente à carga sob o controle do sistema de ação,obtenção de acionamento direto da carga)A forma de movimento do motor de bobina de voz pode ser linear ou circular.

Com o rápido desenvolvimento da tecnologia do motor de bobina de voz e os requisitos de desempenho cada vez maiores para sistemas de posicionamento de alta velocidade e alta precisão,Motores de bobina de voz não são apenas amplamente utilizados em sistemas de posicionamento de precisão, como discos e discos a laser, mas também em muitas formas diferentes para alta aceleração e excitação de alta frequência.

Posicionamento (focalização) de lentes em sistemas ópticos, plataformas de posicionamento multi-coordenadas para máquinas-ferramenta; controlo de tubos de elétrons de precisão e tubos de vácuo em equipamentos médicos;e em robôs flexíveis para posicionamento rápido e preciso dos efetores finais, motores de bobina de voz também são utilizados para supressão eficaz de vibrações.





O princípio básico do funcionamento do motor de bobina de voz:


Um condutor eletrificado colocado num campo magnético será submetido à acção de uma força de amperes (F).comprimento do fio (L), e a direcção relativa do campo magnético e da corrente. (F=I * B * L * sinα, Na fórmula α O ângulo entre a direcção da corrente no fio e a direcção de B, As unidades de F, L,Eu..., e B são N, m, A e T, respectivamente).

O motor de bobina de voz consiste em um circuito de fluxo magnético rígido, um ímã permanente, um mecanismo de movimento e uma bobina tubular.O ímã permanente é incorporado em um circuito de fluxo magnético rígido para formar um campo magnético uniforme no espaçoA bobina tubular é enrolada em torno do mecanismo móvel, e quando a bobina é energizada, o mecanismo móvel é submetido ao campo magnético.gerando uma força ao longo do eixo entre a bobina e o ímã.



Parâmetros técnicos:

1Motor de bobina de voz cilíndrica:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 0

2Motor de bobina de voz em forma de arco:

Modelo de produto
Torque máximo
(N-m)		 Torque contínuo
a 25°C ((N-m)		 Aceleração total
graus
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina ((g) Duração
(mm)		 Largura
(mm)		 Altura
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.14 60 25.8 0.52 115 115 65 54.5
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ¢ 240   78

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 1

3"Motor de bobina de voz retangular linear:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Duração
(mm)		 Largura
(mm)		 Altura
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9

 Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 2

4Motor de bobina de voz plana:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Duração
(mm)		 Largura
(mm)		 Altura
(mm)
VCAP0020-0068-00A 20 5.5 6.8 8.2 4.4 39 50 21.5
VCAP0020-0160-00A 20 5.3 16 27.6 4.4 59 50 22.5
VCAP0030-0020-00A 30 12.3 20 24.3 10.5 80 74 25
VCAP0100-0020-00A 100 47 4 41.2 80.1 110 105 51

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 3

5"Motor de bobina de voz do tipo do eixo de saída:

VCAHsérie:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Diâmetro do estator (mm) O comprimento
(mm)		 Fio de extremo do eixo
(mm)
VCAH0253-0120-00A 253 46.5 12 42.7 16 53.95 109 M5 ((Interior)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (exterior)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3 (exterior)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (exterior)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ¥3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3 ((Interior)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 ((Interior)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ¥10

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 4

VCABsérie:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Fio de extremo do eixo
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Eixo ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interior)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interior)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interior)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interior)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interior)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interior)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interior)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interior)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 eixo ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interior)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interior)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 eixo ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 eixo ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 eixo ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 eixo ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 eixo ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 eixo ¥10

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 5

6Motor de bobina de som do ventilador:

 Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 6

7"Motor de bobina de voz de vibração flexível:

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 7Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 8

8"Motor de bobina de voz de buraco interno:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Diâmetro do estator (mm) O comprimento
(mm)		 Diâmetro do orifício
VCAD0075-0160-00A 75 23 16 33 17 54 51 ¥20
VCAD0120-0200-00A 120 53 20 78 53 85 75 ¥53
VCAD0220-0110-00A 220 100 11 35 35.8 71 64 25 libras.4

Motor de bobina de voz de alta precisão de boa qualidade personalização profissional 9

Naturalmente, existem também parâmetros para motores de bobina de voz, tais como motores lineares e drivers.
