Motores lineares de bobina de voz de alta velocidade e aceleração alta para controle de válvula

  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação ISO9001
Número do modelo VCAR0044-0249-00A
Quantidade de ordem mínima 2pcs
Preço $110
Detalhes da embalagem Embalagem personalizada etc
Tempo de entrega Entrega geral de 5 a 7 dias, rápida de 3 a 5 dias, a volume a ser negociado
Termos de pagamento T/T
Habilidade da fonte a ser negociado
Detalhes do produto
Recurso de proteção Totalmente fechado aceleração Alto
Precisão de posicionamento Alto Modelo VCAR0044-0249-00A
Comprimento de derrame 24.9mm Força de pico 44N
Voltagem máxima 44.9V Peso da bobina (g) 65,9
Aplicativo Sistemas de posicionamento e controlo de precisão Tipo de motor Motor de bobina de voz
Comutação Escovar Velocidade Alto
Destacar

Motor de bobina de voz de alta velocidade

,

Motor de bobina de voz personalizado

,

Motor de bobina de voz de alta precisão
Deixe um recado
Descrição de produto

Descrição do Produto:

A série VCAR de atuadores cilíndricos detém quase 80% da participação de mercado. Eles são capazes de gerar alto empuxo e alta aceleração. O empuxo de pico varia de 0,7 N a 3.000 N. Normalmente, o comprimento do curso é inferior a 50 mm. As aplicações para a série VCAR incluem atuadores de válvulas, sistemas pick-and-place de eixo Z, pequenas bombas dosadoras de deslocamento positivo de alta precisão, bem como vibradores e sistemas ativos de controle de vibração.

Motores de bobina de voz são amplamente utilizados em sistemas de controle de válvulas de alto desempenho devido à sua resposta ultrarrápida, alta precisão, acionamento direto e excelente controle de força linear. Eles podem acionar diretamente o núcleo da válvula sem engrenagens ou peças de transmissão, eliminando efetivamente folga, atrito e atraso. Com tempo de resposta em nível de milissegundo, eles realizam o ajuste em tempo real e preciso de fluxo, pressão e velocidade de comutação. Eles são ideais para válvulas de comutação de alta frequência, válvulas de controle proporcional, válvulas servo, válvulas respiratórias médicas, válvulas de gás semicondutoras e sistemas de controle de fluidos de precisão. Comparados com válvulas tradicionais acionadas por solenóide ou motor, os atuadores de bobina de voz apresentam tamanho menor, operação mais suave, menor ruído e vida útil mais longa. Sua saída de força estável e alta linearidade os tornam componentes-chave no controle inteligente de fluidos, ajudando a melhorar a precisão do sistema, a velocidade de resposta e a estabilidade para automação industrial, equipamentos médicos, nova energia e fabricação de semicondutores.

Características:

Alta resposta, alta aceleração, bobinas de baixa massa.
Sem efeito de cogging, histerese zero.
Estrutura simples, peso leve, alta resposta de frequência, operação suave.
Curso: 1mm-60mm
Empuxo: 0,5N-3000N

Parâmetro do Produto:

Modelo do Produto Força de Pico
(N)		 Força Contínua
at 25℃(N)		 Curso Total
(mm)		 Tensão Máxima
(V)		 Constante de Força Contra-Eletromotriz
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do Estator (mm) O Comprimento
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9

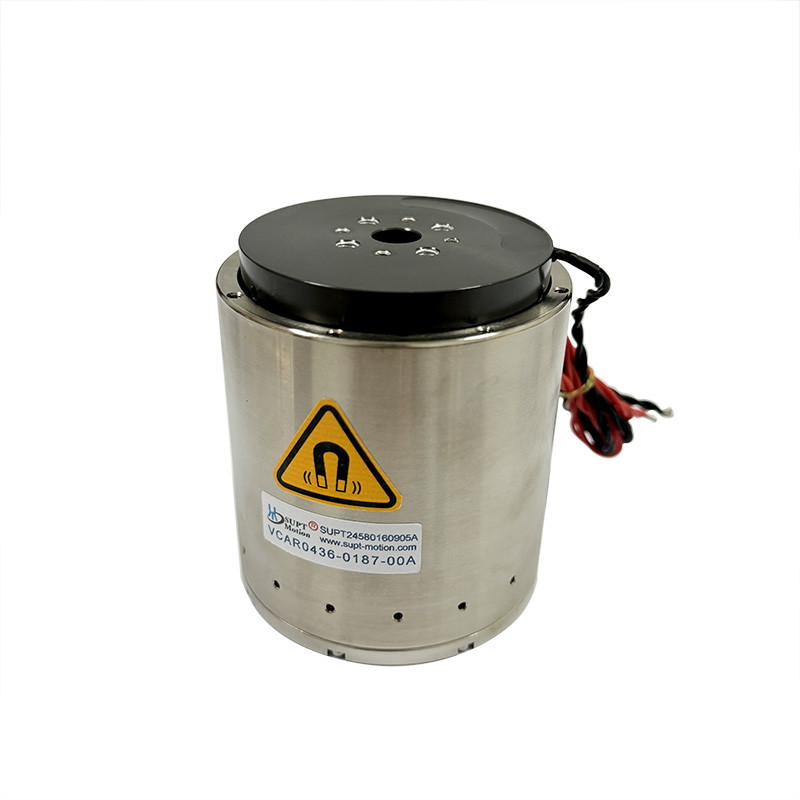

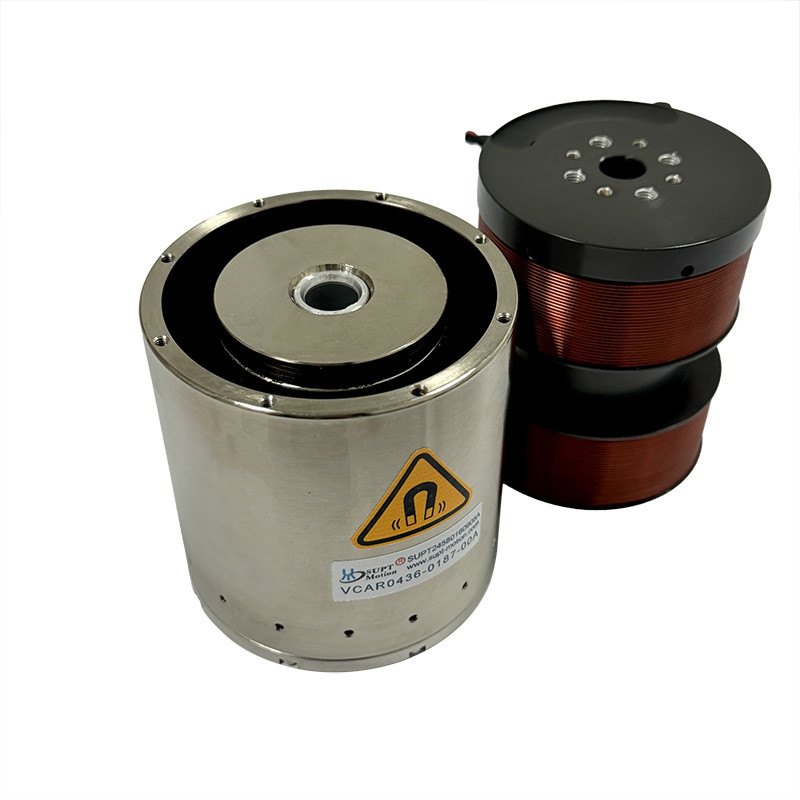

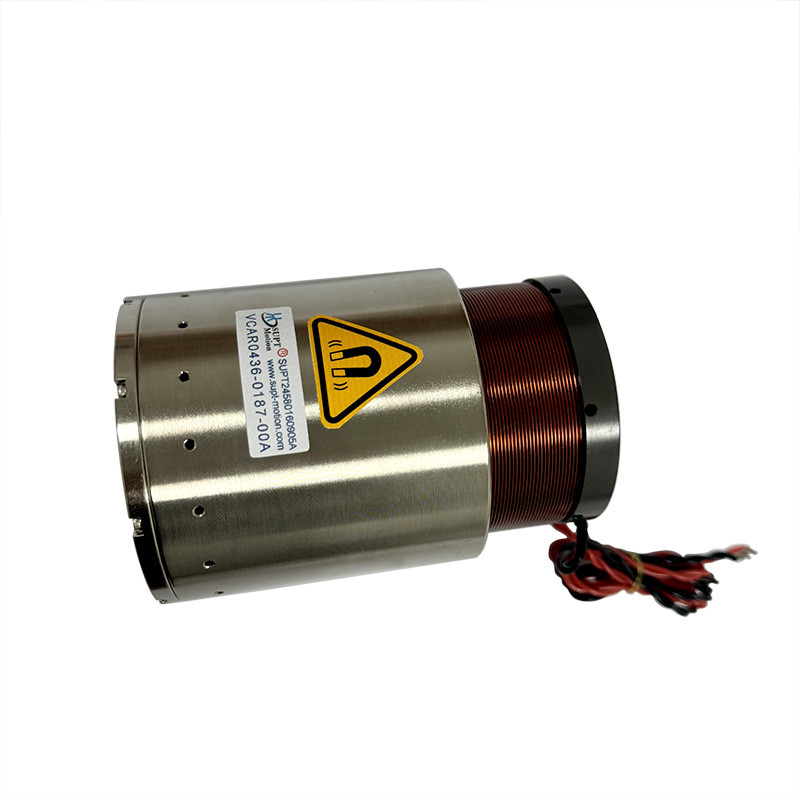

VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Aplicações do Produto:

A principal aplicação de um motor de bobina de voz:
1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica.

2. Operação de válvulas em campo: Válvulas de medição tipo, sistemas de teste de pressão, sistema de injeção química de válvulas pneumáticas.

3. Indústria de Micro Máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão.
4. Sistema de Vibração: Mesa de agitação, plataforma vibratória.
5. Campo médico: Sistema de microinjeção, equipamentos respiratórios, equipamentos de teste.
6. Tecnologia de Aviação: Sistema de controle de voo, sistema de feedback do piloto.
7. Campo de uso comercial: Bomba de resfriamento de computador, sistema de foco automático de câmera miniatura.
8. Indústria de automação: Equipamentos a laser, dispensador, equipamentos de teste, máquinas têxteis.





Motores lineares de bobina de voz de alta velocidade e aceleração alta para controle de válvula 0Motores lineares de bobina de voz de alta velocidade e aceleração alta para controle de válvula 1
