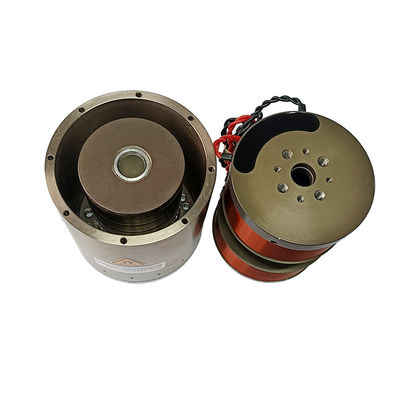

Actuador de motor de bobina de voz micro VCM de alta resposta para plataforma de microscópio de vibração

  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação ISO9001
Número do modelo Série de VCAR
Quantidade de ordem mínima 2PCS
Preço $180
Detalhes da embalagem Embalagem personalizada etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte A negociar

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo motor de bobina de voz linear Modelo de produto VCAR0014-0250-00A
Força de pico 14N Voltagem máxima 26.5V
Infarto 25 mm Peso da bobina (g) 35
Custo Baixo Proteger a característica Totalmente fechado
Vida Longo Ponto Mini Electric Motors
Destacar

Actuador de motor de bobina de voz micro VCM

,

Actuador de motor de bobina de voz VCM para microscópio

,

Actuador de motor de bobina de voz VCM de vibração
Deixe um recado
Descrição de produto

Descrição do produto:

A série de atuadores cilíndricos VCAR constituem quase 80% do mercado, podendo produzir uma força elevada com uma aceleração elevada. As forças máximas variam de 0,7 N a 3000 N.A série de atuadores VCAR aplicações incluem atuadores de válvulasAxios Z, pequenas bombas de medição de deslocamento positivo e vibradores e sistemas de amortecimento de vibração ativa.

O motor de bobina de voz em miniatura VCM é usado em uma ampla gama de aplicações em estágios de microscópio vibratório.Os motores de bobina de voz VCM são ideais para controle de vibração e posicionamento de alta precisão dos estágios do microscópio.
Principais aplicações para motores de bobina de voz em miniatura VCM em estágios de microscópio de vibração:
Pode ser utilizado como módulo de focagem para estágios de microscópio para alcançar um ajuste de foco de alta precisão dirigindo a lente ou o estágio de amostra na direção do eixo óptico.
Pode atingir o controle de deslocamento nanométrico para atender aos rigorosos requisitos de focalização por imagem microscópica.
Utilizando o alto desempenho dinâmico do VCM, ele pode compensar pequenas vibrações do estágio da amostra em tempo real para manter a estabilidade da imagem.
O sistema de feedback de circuito fechado proporciona uma resposta e um ajuste rápidos, reduzindo significativamente o impacto das vibrações ambientais na qualidade das imagens microscópicas.
O VCM pode ser usado para direcionar o estágio de amostra ou a lente do microscópio para digitalizar rapidamente na direção horizontal ou vertical, permitindo a costura de imagens de alta resolução ou imagens 3D.

Características:

Motor de bobina de micro voz cilíndrica.
Alta resposta, alta aceleração, bobinas de baixa massa.
Sem efeito de engrenagem, histerese zero.
Estrutura simples, peso leve, resposta de alta frequência, funcionamento suave.
Traço: 1mm-60mm.
Propulsão: 0,5 N-3000 N.

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64

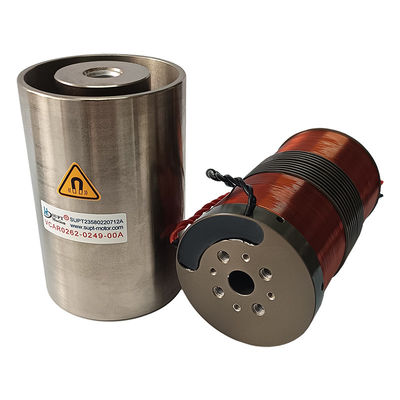

VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9

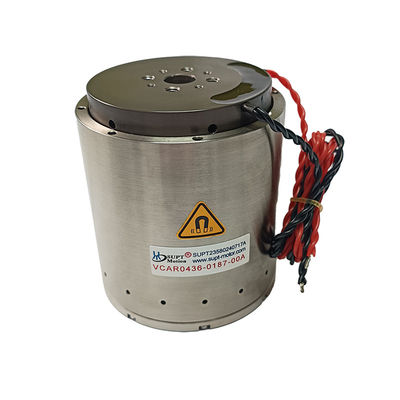

VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Aplicações:

A principal aplicação de um motor de bobina de voz:
1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.

2- Funcionamento das válvulas em campo: Tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas

sistema de injecção.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco.

8Indústria de automação: Equipamento a laser,Dispensador, equipamento de ensaio, máquinas têxteis.





Actuador de motor de bobina de voz micro VCM de alta resposta para plataforma de microscópio de vibração 0Actuador de motor de bobina de voz micro VCM de alta resposta para plataforma de microscópio de vibração 1
