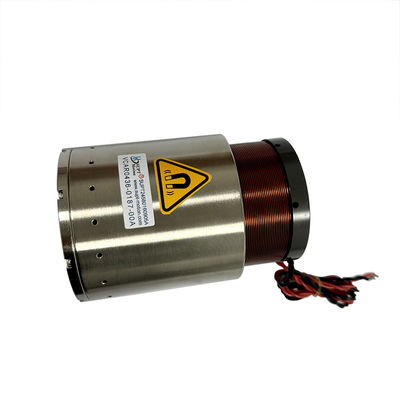

Motor de bobina de voz micro VCM de alta velocidade para sistemas ópticos de inspeção 3D

  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação CE,3C, ISO9001
Número do modelo Série de VCAR
Quantidade de ordem mínima 1 unidade
Preço $111-$200
Detalhes da embalagem Embalagens personalizadas, etc.
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte a ser negociado

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Derrame total 4mm Modelo VCAR0044-0040-00A
Força de pico 44N Peso 46,5g
Aplicação Produto automático Cor Prata/preto
Força contínua 16.3 Comutação Escovar
Proteger o recurso Totalmente fechado Usar Indústrias médica, de semicondutores, aeroespacial, instrumentos de medição de precisão, automotiva
Tipo Micro motor
Destacar

Motor VCM de alta velocidade para inspecção 3D

,

Sistemas ópticos de micro-motores de bobina de voz

,

Motor VCM com desempenho de alta velocidade
Deixe um recado
Descrição de produto

Descrição do produto:

Motores de bobina de voz, caracterizados por alta aceleração, alta precisão, resposta rápida, alta velocidade e viagem limitada.O modelo de motor de bobina de voz SUPTMOTION VCAR0044-0040-00A possui um alcance de viagem de 4 mmEles permitem posicionamento de alta precisão dentro de sistemas de inspeção 3D, com a sua função principal sendo alcançar deslocamentos minutos, rápidos e precisos.Isto garante que os sistemas ópticos captam eficientemente informações 3D de alta qualidade.

Os motores de bobina de voz são comumente empregados em sistemas ópticos de inspeção 3D para microscópios de foco, interferômetros de luz branca e varredura planar.O comando de circuito fechado do motor monitora continuamente as variações de nitidez da imagem, ajustando dinamicamente a corrente de acionamento até estabilizar no plano focal ideal.que permite o autofoco rápido.

Em interferômetros de luz branca, o módulo de interferômetro é montado em um estágio de precisão acionado por um motor de bobina de voz.Isto impulsiona todo o módulo de interferômetro para se mover verticalmente ao longo do eixo Z, permitindo uma digitalização uniforme e precisa da faixa de altura do objeto medido.e alta resolução do movimento do motor da bobina de voz determinar a precisão de medição da topografia tridimensional.

Características:

Características dos motores de bobina de voz:
Alta capacidade de resposta, alta aceleração, alta velocidade, bobina de baixa massa. Sem efeito de engrenagem, zero histerese.
Estrutura simples, leve, resposta de alta frequência, operação suave.
Infarto1mm-63mm.
Propulsão: 0,7N-3000N.

Tipo:Motor de bobina de voz cilíndrica,Motor de bobina de voz micro.Motor de bobina de voz VCM

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9

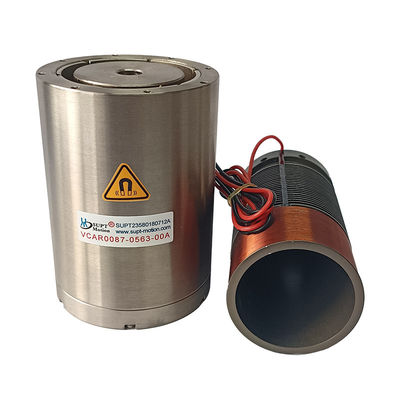

VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9

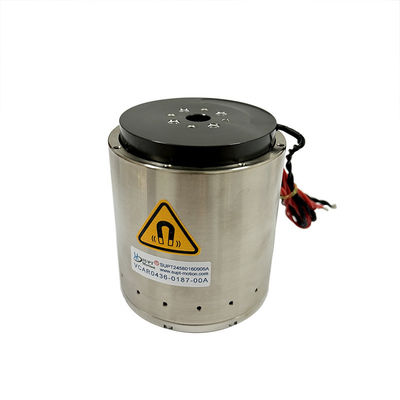

VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Aplicações:

SUPT MOTION Aplicações do motor de bobina de voz:

Os motores de bobina de voz são usados principalmente em áreas médicas, semicondutores, aeroespaciais, automotivas e outras, incluindo atuadores de válvulas, pequenos instrumentos de medição de substituição de precisão,plataformas de vibraçãoO mercado é destinado principalmente às indústrias médica, de semicondutores, aeroespacial e de automação.
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2Função das válvulas de campo: válvulas pneumáticas para válvulas de medição, sistemas de ensaio de pressão, sistemas de injecção química.
3Indústria de micro-mecânica: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistemas de vibração: mesas de vibração, plataformas de vibração.
5Área médica: sistemas de microinjecção, equipamento respiratório, instrumentos de diagnóstico.

Motor de bobina de voz micro VCM de alta velocidade para sistemas ópticos de inspeção 3D 0

Motor de bobina de voz micro VCM de alta velocidade para sistemas ópticos de inspeção 3D 1
