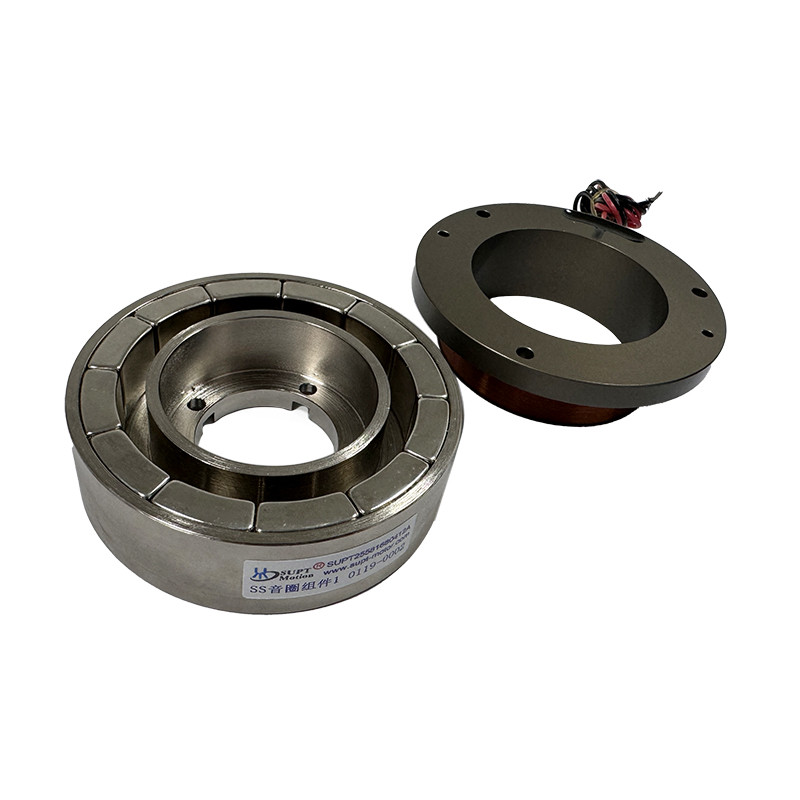

Motor de bobina de voz VCM de alta precisão para aplicações de inspeção 3D

  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação CE, ISO9001
Número do modelo Série de VCAR
Quantidade de ordem mínima 2pcs
Preço $100-$165
Detalhes da embalagem Embalagens personalizadas, etc.
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte a ser negociado

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Derrame total 6.4mm modelo VCAR0007-0064-00A
Força de pico 7.8N Peso 7,2g
Aplicação Produto automático Cor Prata/Preto
Força contínua 2.5 Comutação Escovar
Proteger o recurso Totalmente fechado Tipo Micro motor
Destacar

Motor VCM de alta precisão

,

Motor de bobina de voz para inspecção 3D

,

Motor VCM com garantia
Deixe um recado
Descrição de produto

Descrição do Produto:

Os motores de bobina de voz cilíndricos SUPTMOTION são projetados especificamente para equipamentos de inspeção 3D de alta precisão, oferecendo alta velocidade, alta aceleração e resposta dinâmica excepcional. A série VCAR apresenta uma estrutura de acionamento direto sem atrito mecânico ou efeito de engrenagem, proporcionando controle de movimento estável, linear e de baixa latência. Sua estrutura de elemento móvel leve oferece características de resposta de alta frequência, permitindo o controle de deslocamento em nível de nanômetro em sistemas de imagem 3D.



Os motores de bobina de voz fornecem cursos efetivos que variam de 1 a 63 mm, com impulsos de pico variando de 0,7 N a 3000 N. Toda a série suporta movimento ultra-suave para aplicações, incluindo foco automático de microscópio, varredura por interferometria de luz branca e medição precisa da altura do material.



As indústrias atendidas incluem equipamentos de imagem médica, plataformas de inspeção de semicondutores, instrumentos de medição aeroespacial, controle de qualidade automotivo e atuadores de microdeslocamento de alta velocidade em sistemas de automação.



Características:

Precisão em nível de nanômetro

Alta velocidade, alta aceleração

Movimento sem engrenagem, sem histerese

Resposta em milissegundos

Bobina móvel leve

Operação suave e sem atrito

Parâmetros do Produto:

Modelo do Produto Força de Pico
(N)		 Força Contínua
a 25℃(N)		 Curso Total
(mm)		 Tensão Máxima
(V)		 Constante de Força Contra-eletromotriz
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do Estator (mm) O Comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Motor de bobina de voz VCM de alta precisão para aplicações de inspeção 3D 0

Aplicações:

Foco automático de microscopia médica

Inspeção de wafers de semicondutores

Plataformas de estabilização aeroespacial

Automação e robótica

Digitalização de superfície 3D

Foco automático da câmera, controle do eixo Z LiDAR



Perguntas frequentes:

P: A série VCAR pode operar no modo de malha fechada?
Sim, ele suporta encoders lineares e feedback óptico.

P: O VCAR é adequado para aplicações 24 horas por dia, 7 dias por semana?
Absolutamente — o design sem atrito garante uma longa vida útil.



Etiquetas:

Motor de bobina de voz VCM de alta precisão

Motor de bobina de voz VCM cilíndrico

Motor de bobina de voz VCM de peso leve
