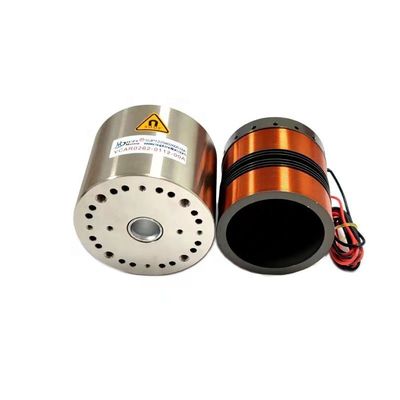

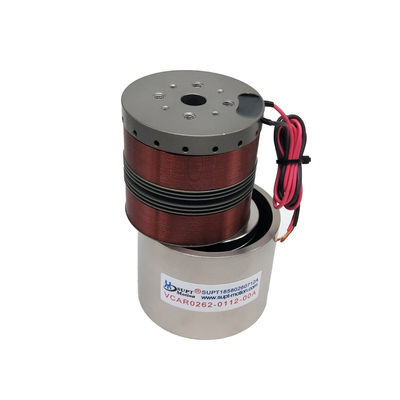

44.8mm Long Stroke Microcilíndrico Motor de bobina de voz para sistemas de digitalização

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ISO9001
Número do modelo VCAR0022-0448-00A
Quantidade de ordem mínima ≥2
Preço $180.00/pieces
Detalhes da embalagem Embalagens de cartão, etc.
Tempo de entrega Entrega geral de 5 a 7 dias, rápida de 3 a 5 dias, a volume a ser negociado
Termos de pagamento T/T
Habilidade da fonte Negociável
Detalhes do produto
Garantia 3 meses a 1 ano tipo Micro motor
Torque Pedidos Construção Ímã Permanente
Modelo de produto VCAR0022-0448-00A Recurso de proteção Totalmente fechado
Velocidade (rpm) Alta velocidade Força máxima ((N) 22
Distância máxima ((mm) 44,8 Motor de corrente alternada ((V) 14.3
Peso do rotor ((kg) 52 Diâmetro do estator (milímetro) 48
Força contínua ((N) 11,4
Destacar

44Motor VCM de longo curso de 0

,

8 mm

,

motor de bobina de voz microcilíndrica
Deixe um recado
Descrição de produto





Descrição do produto



O SUPT NOTION VCAR0022-0448-00A é um motor de bobina cilíndrica de curso longo que fornece um impulso de pico de 22 N em uma faixa de curso de até 44,8 mm. Este atuador foi projetado especificamente para sistemas de varredura, linhas de atraso óptico e estágios lineares de precisão que exigem cursos longos sem a necessidade de conversões complexas de rotação para linear.

Este motor de bobina móvel fornece um impulso contínuo de 11,4 N a 25°C, atendendo às demandas de varredura contínua ou movimento alternativo. Uma constante back-EMF de 4 V/m/s garante excelente linearidade de feedback de velocidade. A bobina de voz pesa 52 ge a tensão máxima de operação do motor é de apenas 14,3 V, facilitando o acionamento com amplificadores padrão.

Dimensões totais: diâmetro do estator 48 mm, comprimento 75,7 mm.

Na tomografia de coerência óptica (OCT) ou em sistemas de varredura a laser, atuadores lineares com curso longo e movimento suave são essenciais. Este modelo de motor de bobina móvel fornece movimento direto e sem folga, sem a necessidade de parafusos de avanço ou correias. Isso resulta em maior linearidade de varredura e redução de ruído mecânico.

Este motor também é ideal para medidores de precisão e sistemas de medição, onde as sondas devem percorrer até 44,8 mm para medir características das peças. O design de acionamento direto garante folga zero, melhorando assim a repetibilidade da medição. Em sistemas de suspensão ativa ou de cancelamento de vibração do assento, o empuxo de 22 N pode neutralizar perturbações de baixa frequência em sistemas mais pesados.





Especificações:

Força máxima: 22 N

Força Contínua @25°C: 11,4 N

Curso total: 44,8 mm

Tensão máxima: 14,3 V

Constante EMF traseira: 4 V/m/s

Peso da bobina: 52g

Diâmetro do estator: 48 mm

Comprimento: 75,7 mm

Parâmetros técnicos:



Modelo de produto Força Máxima
(N)		 Força Contínua
a 25℃(N)		 Curso total
(mm)		 Tensão máxima
(V)		 Constante EMF traseira
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12,7 11.6 0,77 .6.6 12,7 24
VCAR0006-0039-00A 6.2 1,9 3.9 6.6 1.12 7,9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15,7 3,57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7,5 1,88 7 14.2 23
VCAR0007-0064-00A 7,8 2,5 6.4 9,9 1,5 7.2 19.1 23,8
VCAR0007-0127-00A 7.1 2.3 12,7 12,8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10,5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26,6 5,72 16.2 26.2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3.9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6.2 26.2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15.6 10,5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8,9 46,5 53 21.2
VCAR0044-0059-00A 44,1 17,7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7,5 16,8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24,9 44,9 8,88 65,9 38,1 51.3
VCAR0070-0149-00A 70 27.3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8.1 177 72 110
VCAR0105-0164-00A 105 35,4 16.1 20.1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6,5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Aplicações:

1.Tomografia de coerência óptica (OCT)



2. Linhas de atraso de digitalização a laser



3. Medição linear de precisão



Digitalização de contato 4.3D



5. Cancelamento ativo da vibração do assento
