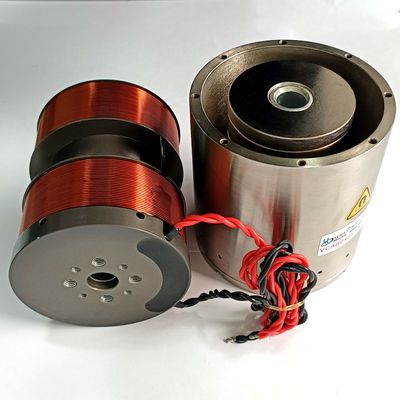

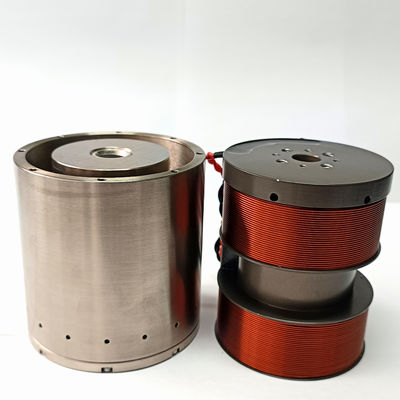

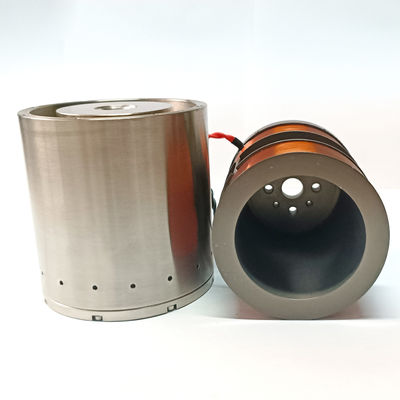

Motor cilíndrico de bobina de voz de curso ultra longo de alta velocidade de 56,3 mm para sistema ótico de grande varredura

  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ISO9001-2000,CE
Número do modelo VCAR0087-0563-00A
Quantidade de ordem mínima ≥1
Preço $120.00/pieces
Detalhes da embalagem Embalagens de cartão, etc.
Tempo de entrega Entrega geral de 5 a 7 dias, rápida de 3 a 5 dias, a volume a ser negociado
Termos de pagamento T/T
Habilidade da fonte Negociável
Detalhes do produto
Garantia 3 meses a 1 ano tipo Motor Cilíndrico
Torque Pedidos Construção Ímã Permanente
Modelo de produto VCAR0087-0563-00A Recurso de proteção Totalmente fechado
Velocidade (rpm) Alta velocidade Força máxima ((N) 87
Distância máxima ((mm) 56,3 Motor de corrente alternada ((V) 63,4
Peso do rotor ((kg) 177 Diâmetro do estator (milímetro) 72
Força contínua ((N) 17,5
Destacar

Motor de bobina de voz de curso longo de 56.3mm

,

vcm cilíndrico de alta velocidade

,

motor de bobina de voz óptica de grande varredura
Deixe um recado
Descrição de produto



Descrição do produto



O SUPT MOTION VCAR0087-0563-00A é um motor de bobina de voz cilíndrica de curso ultra longo com um impulso máximo de 87 N e um curso total de 56,3 mm.Este motor de bobina de voz é projetado especificamente para sistemas ópticos de grande escaneamento, equipamento de posicionamento de precisão de longo curso e equipamento de metrologia que requerem movimento linear de longa distância sem transmissão mecânica.

Este motor de bobina de voz fornece um impulso contínuo de 17,5 N a 25 ° C, atendendo às demandas de varredura sustentada.A bobina móvel pesa 177 g., e o motor funciona a uma tensão máxima de 63,4 V. Com dimensões totais de 72 mm de diâmetro do estator e 110 mm de comprimento,adequado para integração em grandes estágios ópticos ou plataformas de digitalização.

O movimento linear de longa distância, suave e preciso é crítico em linhas de atraso óptico para espectrômetros infravermelhos de transformação de Fourier (FTIR) ou imagens de teraherços.Este motor de bobina de voz possui um drive diretoA tração de 56,3 mm permite alterações significativas no comprimento do caminho óptico.

Este motor de bobina de voz cilíndrica também é adequado para aplicações de digitalização 3D em larga escala ou máquina de medição de coordenadas (CMM),onde as sondas devem percorrer longas distâncias mantendo a precisãoEm comparação com parafusos de esferas ou acionamentos de correia, os motores de bobina de voz eliminam o desgaste e a reação negativa, melhorando assim a estabilidade de calibração a longo prazo.



Especificações:

Força máxima: 87 N

Força contínua @25°C: 17,5 N

Tracção total: 56,3 mm

Tensão máxima: 63,4 V

Constante de campo electromagnético retrô: 8,1 V/m/s

Peso da bobina: 177 g

Diâmetro do estator: 72 mm

Comprimento: 110 mm



Parâmetros técnicos:



Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Aplicações:

1. Escaneamento por espectrômetro FTIR



2.Líneas de atraso óptico de teraherços



3.Escaneamento 3D de grande formato



4. Máquinas de medição de coordenadas (CMM)



5.Posicionamento de precisão de longa distância
