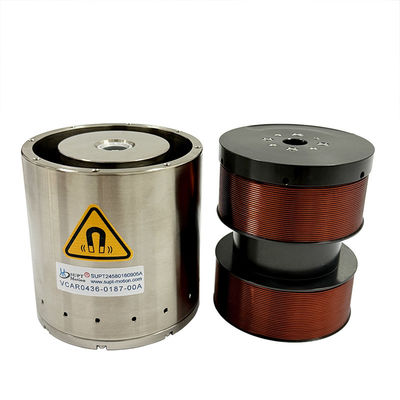

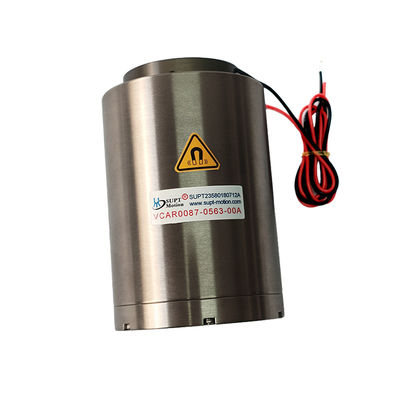

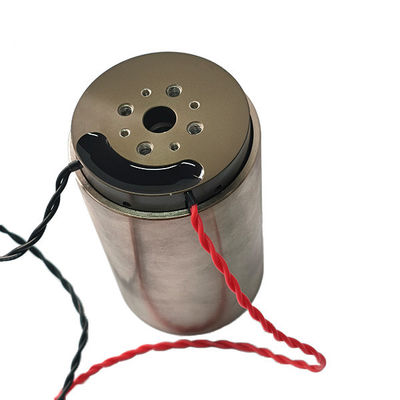

980N Grande motor de bobina de voz linear cilíndrica projetado para a condução de grandes equipamentos industriais

Lugar de origem	Jiangsu, China
Marca	SUPT
Certificação	ISO9001-2000,CE
Número do modelo	VCAR0980-0249-00A
Quantidade de ordem mínima	≥1
Preço	$210.00/pieces
Detalhes da embalagem	Embalagens de cartão, etc.
Tempo de entrega	Entrega geral de 5 a 7 dias, rápida de 3 a 5 dias, a volume a ser negociado
Termos de pagamento	T/T
Habilidade da fonte	Negociável

Detalhes do produto

Garantia	3 meses a 1 ano	tipo	Motor Cilíndrico
Torque	Pedidos	Construção	Ímã Permanente
Modelo de produto	VCAR0980-0249-00A	Recurso de proteção	Totalmente fechado
Velocidade (rpm)	Alta velocidade	Força máxima ((N)	980
Distância máxima ((mm)	24,9	Motor de corrente alternada ((V)	41,5
Peso do rotor ((kg)	1426	Diâmetro do estator (milímetro)	126
Força contínua ((N)	605
Destacar	Motor de bobina de voz cilíndrica grande 980N , motor de bobina de voz industrial de alta potência , VCM linear para grandes equipamentos

Deixe um recado

Descrição de produto

Descrição do produto

O SUPT MOTION VCAR0980-0249-00A é atualmente um dos motores de bobina de voz linear cilíndrica com o maior impulso da indústria.Foi desenvolvido especificamente para aplicações de acionamento de equipamentos aeroespaciais e grandes equipamentos industriais, com um empuxo máximo de 980 N, um empuxo contínuo de 605 N e uma tração total de 24,9 mm. um diâmetro de carroceria de 126 mm, um comprimento de 134,5 mm e um peso de bobina móvel de 1.426 g.Pode ser directamente integrado em mecanismos de montagem de componentes aeroespaciais, grandes máquinas-ferramenta industriais e posicionamento de equipamentos pesados, permitindo a condução e o posicionamento precisos e estáveis de componentes ultrapesados,e satisfazendo os rigorosos requisitos operacionais de aplicações industriais e aeroespaciais de ponta.
Este motor de bobina de voz possui uma caixa de liga de titânio de alta resistência de nível aeroespacial e uma estrutura de enrolamento de ultra-alta potência, com uma resistência ao impacto de até 10.000 N/m2. It can withstand heavy loads and instantaneous impact forces encountered during the assembly of aerospace components and the operation of large industrial equipment without deformation or performance degradation, satisfazendo os elevados padrões de fiabilidade e precisão dos produtos aeroespaciais.
Estruturalmente, o motor de bobina de voz possui um design selado integrado com uma excelente classificação de proteção, permitindo que ele resista à corrosão de poeira, óleo e refrigerante em ambientes industriais.Os seus componentes internos são resistentes ao desgaste e à corrosão, garantindo uma longa vida útil e reduzindo significativamente os custos de manutenção e o tempo de inatividade dos grandes equipamentos industriais.Pode substituir diretamente os componentes hidráulicos e servo-acionados dos equipamentos tradicionais de grande escala..
Em comparação com as soluções tradicionais de acionamento ultra pesado, o VCAR0980-0249-00A apresenta zero reação, baixa histerese, resposta rápida, alta precisão e forte confiabilidade.Pode melhorar significativamente a precisão e a eficiência da montagem de componentes aeroespaciais e a operação de equipamentos industriais em larga escalaÉ amplamente aplicável a cenários como equipamentos de montagem de componentes aeroespaciais, grandes unidades de máquinas-ferramenta industriais, sistemas de posicionamento de equipamentos pesados, unidades de equipamentos marítimos,e regulamentação dos equipamentos energéticos de grande escala• fornece soluções de accionamento de precisão altamente fiáveis e ultra pesadas para os sectores industriais e aeroespaciais de ponta.

Especificações:

Força máxima: 980 N

Força contínua @25°C: 605 N

Tracção total: 24,9 mm

Tensão máxima: 41,5 V

Constante de campo electromagnético retrô: 104 V/m/s

Peso da bobina: 1426 g

Diâmetro do estator: 126 mm

Comprimento: 134,5 mm

Parâmetros técnicos:

Modelo de produto	Força de pico (N)	Força contínua a 25°C ((N)	Aceleração total (mm)	Voltagem máxima (V)	Constante de campo electromagnético traseiro (V/m/s)	Peso da bobina (g)	Diâmetro do estator (mm)	O comprimento (mm)
VCAR0001-0064-00A	0.88	0.28	6.4	6.9	0.29	3	9.5	17.7
VCAR0001-0010-00A	0.73	0.42	1	4.8	0.6	2.7	24	11.2
VCAR00025-0127-00A	2.55	0.81	12.7	11.6	0.77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1.88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43.8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44.8	14.3	4	52	48	75.7
VCAR0025-0630-00A	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4.73	15	40.5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53.7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53.8
VCAR0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9
VCAR0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	110
VCAR0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75.6	56.5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53.7
VCAR0210-0254-00A	210	66.2	25.4	56.6	28	230	43.7	111.8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56.8	49.8	114	24.5	685	93	136.9
VCAR0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78.4	110
VCAR0436-0373-00A	436	142.6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41.5	104	1426	126	134.5
VCAR1351-0310-00A	1351	376.8	31	73.5	68	1071	110	143.7

Aplicações:

1Equipamento de montagem de componentes aeroespaciais

2. unidades de accionamento para grandes máquinas-ferramenta industriais

3. sistemas de posicionamento para equipamentos pesados

4. mecanismos de accionamento de equipamento marítimo

5. sistemas de controlo de equipamentos energéticos de grande escala

6. e motores conjuntos para robôs super pesados.
