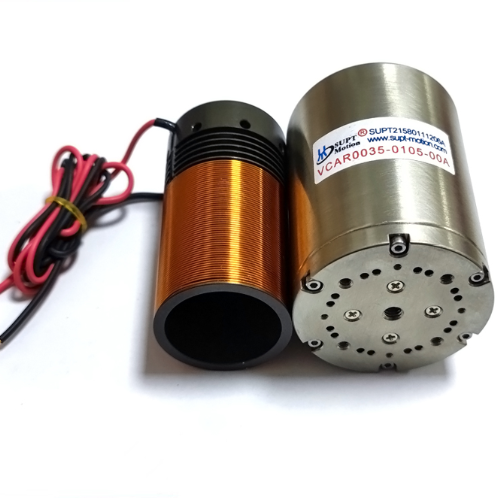

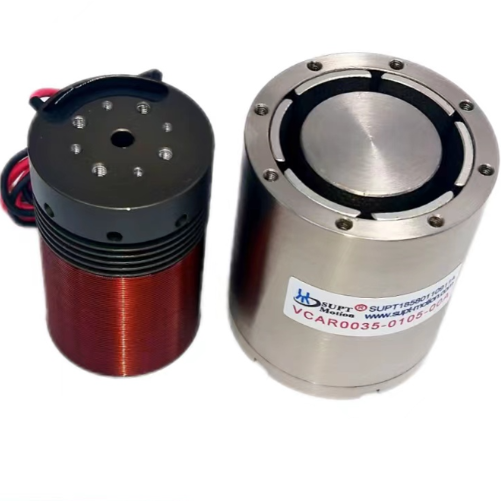

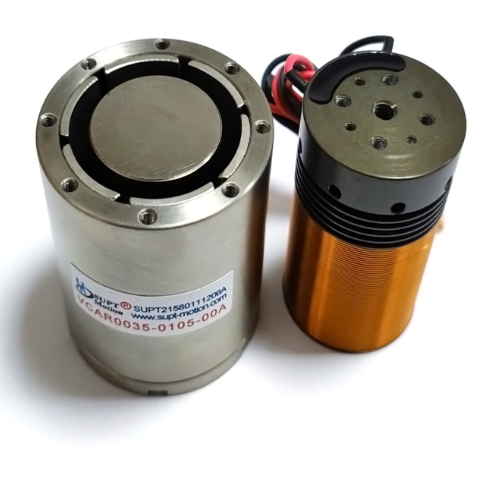

Motor de Bobina de Voz de Acionamento Direto Sem Folga VCAR0035 35N de Força de Pico

O VCAR0035-0105-00A é um motor de bobina de voz cilíndrico de alto desempenho projetado especificamente para aplicações que exigem folga zero, precisão de acionamento direto e resposta dinâmica rápida. Como parte da série SUPT MOTION VCAR0035, este motor de bobina de voz oferece um empuxo de pico de 35 N em um formato compacto, tornando-o uma excelente escolha para sistemas de posicionamento de precisão, equipamentos de fabricação de semicondutores, plataformas de alinhamento óptico e automação de dispositivos médicos. Ao contrário dos mecanismos tradicionais de conversão rotativa para linear, que geram folga mecânica e atrito, este motor de bobina de voz de acionamento direto produz movimento linear aplicando força eletromagnética diretamente ao conjunto da bobina móvel, eliminando completamente os componentes de transmissão intermediários. O sistema de movimento resultante apresenta inerentemente folga zero, repetibilidade de posicionamento submicrométrica e não requer manutenção ao longo de milhões de ciclos. O VCAR0035-0105-00A tem um empuxo contínuo nominal de 15,6 N a uma temperatura ambiente de 25°C e um curso total de 10,5 mm, proporcionando um equilíbrio ideal entre saída de empuxo, faixa de curso e design compacto para aplicações de alta precisão com espaço limitado.
Este design de motor de bobina de voz cilíndrico incorpora um conjunto de estator de ímã permanente e uma bobina de voz leve, que trabalham juntos para gerar empuxo linear proporcional à corrente aplicada, mantendo excelente linearidade em toda a faixa de curso. Essa relação linear entre empuxo e corrente simplifica a integração do controle servo e permite movimento suave e sem engrenagens em uma faixa de velocidade de submicrômetros por segundo a mais de 100 mm/s. O VCAR0035-0105-00A é alimentado por tensão CC com uma tensão nominal máxima de 11,9 V, oferecendo compatibilidade flexível com uma ampla gama de drives servo e controladores de movimento. Sua bobina móvel pesa apenas 91 gramas, contribuindo para as excelentes capacidades de aceleração do motor e o desempenho de movimento recíproco de alta frequência. Com uma constante de força contra-eletromotriz (CEM) de 5 V/m/s, este motor fornece excelentes características de feedback de velocidade para sistemas de controle em malha fechada, permitindo regulação de velocidade precisa e manutenção de posição sem a necessidade de sensores auxiliares em uma variedade de configurações.

• Acionamento Direto com Folga Zero: A arquitetura de acionamento direto eletromagnético elimina componentes de transmissão mecânica, como fusos, correias e caixas de engrenagens, alcançando movimento inerentemente com folga zero, sem interfaces sujeitas a desgaste. Este projeto garante precisão de posicionamento consistente durante toda a vida útil, sem ajustes ou recalibrações periódicas.
• Saída de Força de Pico de 35N: Capaz de fornecer 35 Newtons de força de pico, o VCAR0035-0105-00A lida com perfis de aceleração exigentes e movimentos ponto a ponto de alta velocidade, mantendo controle de trajetória preciso. A classificação de força contínua de 15,6 N suporta operação sustentada em aplicações de retenção e prensagem.
• Posicionamento de Alta Precisão: Com resolução de posicionamento em nível submicrométrico alcançável através de encoders de alta resolução e ajuste servo avançado, este motor de bobina de voz atende aos requisitos rigorosos de ligação de chips de semicondutores, alinhamento de fibra óptica e sistemas de microdispensação, onde a precisão em nível de micrômetro afeta diretamente o rendimento do processo e a qualidade do produto.
• Resposta Dinâmica Rápida: O conjunto de bobina móvel leve, pesando apenas 91g, permite tempos de resposta mecânica inferiores a 5 ms, tornando este VCM ideal para varredura de alta frequência, geração de vibração e aplicações de assentamento rápido, onde o rendimento e a redução do tempo de ciclo são métricas de desempenho críticas.
• Formato Cilíndrico Compacto: Com um diâmetro de estator de 50 mm e um comprimento total de 67 mm, o VCAR0035-0105-00A integra-se facilmente em projetos de máquinas com espaço restrito, permitindo que múltiplos eixos sejam embalados em proximidade para plataformas de movimento de múltiplos graus de liberdade e instrumentação compacta.
• Movimento Suave e Sem Engrenagens: Ao contrário dos motores lineares com núcleo de ferro que exibem forças de engrenagem devido a efeitos de ranhura, o design de bobina móvel sem ferro deste motor de bobina de voz cilíndrico produz movimento perfeitamente suave com força de detent zero, permitindo controle de velocidade ultrapreciso em velocidades extremamente baixas sem oscilação servo.
• Longa Vida Útil Operacional: O princípio de geração de força eletromagnética sem contato significa que não há escovas, comutadores ou componentes de desgaste mecânico dentro do próprio motor, proporcionando uma vida útil que excede rotineiramente centenas de milhões de ciclos quando operado dentro das especificações nominais e diretrizes adequadas de gerenciamento térmico.

O motor de bobina de voz cilíndrico da série VCAR0035 é implantado em uma ampla gama de indústrias onde o movimento de acionamento direto com folga zero e o posicionamento de alta precisão são requisitos fundamentais. Na fabricação de semicondutores, esses motores de bobina de voz acionam estágios de sondagem de wafers, cabeçotes de ligação de chips e atuadores Z de ligação de fios, onde a precisão de posicionamento em nível de micrômetro afeta diretamente o rendimento e a confiabilidade do empacotamento de chips. A característica de folga zero garante controle consistente da força de contato durante operações de ligação delicadas, evitando danos a substratos semicondutores sensíveis.

Na indústria óptica e fotônica, o VCAR0035-0105-00A serve como um atuador de foco e alinhamento para sistemas de processamento a laser, estações de alinhamento de fibra óptica e mecanismos de posicionamento de lentes em equipamentos de imagem de alta resolução. A característica de movimento suave e sem engrenagens permite varredura contínua sem artefatos de imagem, enquanto a alta relação força-peso suporta resposta de autofoco rápida em ambientes de imagem dinâmicos. Fabricantes de dispositivos médicos integram este motor de bobina de voz em sistemas automatizados de manuseio de líquidos, atuadores de micropump e end-effectors de robôs cirúrgicos, onde o controle preciso de força e a operação compatível com esterilidade são essenciais para a segurança do paciente e a precisão do procedimento.

Aplicações de automação industrial incluem módulos de pick-and-place de alta velocidade para montagem de componentes eletrônicos, sistemas de dispensação de precisão para aplicação de adesivos e pasta de solda, e plataformas de usinagem assistida por vibração, onde a oscilação controlada de alta frequência melhora a qualidade do acabamento superficial e a vida útil da ferramenta. O VCAR0035-0105-00A também encontra aplicação em equipamentos de teste aeroespacial, onde sua confiabilidade sob ciclagem de temperatura e exposição à vibração foi validada através de rigorosos testes de qualificação. Laboratórios acadêmicos e de pesquisa utilizam este motor de bobina de voz em configurações de instrumentação personalizadas, incluindo microscópios de varredura de sonda, aparelhos de teste de materiais e plataformas de desenvolvimento de feedback tátil, aproveitando sua relação linear força-corrente e integração simples com controladores servo de laboratório padrão.

Cada motor de bobina de voz cilíndrico VCAR0035-0105-00A passa por testes completos de fábrica, incluindo verificação da constante de força, medição de linearidade de curso, caracterização de resistência e indutância elétrica, e validação da constante de força contra-eletromotriz antes do envio. Cada unidade é embalada individualmente em espuma antiestática dentro de uma caixa reforçada para evitar choque mecânico e contaminação durante o trânsito. A SUPT MOTION fornece documentação de rastreabilidade completa, incluindo relatórios de teste serializados para cada motor, e oferece suporte técnico para seleção de eletrônica de acionamento, projeto de gerenciamento térmico e orientação de integração em nível de sistema. Opções de personalização estão disponíveis para comprimento de curso, classificação de força, resistência da bobina, geometria da interface de montagem e integração de sensor de feedback mediante solicitação. Com certificações CE e ISO9001, a série VCAR0035 atende aos padrões internacionais de qualidade e segurança para implantação global em aplicações industriais, médicas e de pesquisa.
