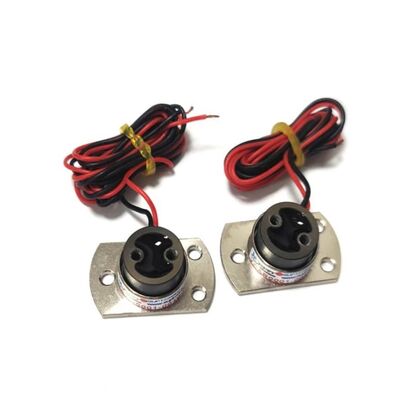

Motor de bobina de voz microcilíndrica VCAR0001-0064-00A 0.88N Pico de 6.4mm

Visão geral do produto

O VCAR0001-0064-00A é um motor de bobina de voz cilíndrica em miniatura desenvolvido pela SUPT MOTION,especialmente concebidos para aplicações com um espaço de instalação extremamente limitado, mas que exijam os mais elevados níveis de precisãoCom um diâmetro do estator de apenas 9,5 milímetros e um comprimento total de 17,7 milímetros, este modelo é um dos menores atuadores lineares de acionamento direto da série VCAR.No entanto, ele oferece um impulso máximo de 0.88 N, enquanto o seu conjunto de bobina móvel pesa apenas 3 gramas.
Este motor de bobina de voz cilíndrica converte a energia elétrica diretamente em movimento linear sem a necessidade de quaisquer componentes de transmissão mecânica, como engrenagens, cintos ou parafusos de chumbo.Este princípio de condução direta elimina a reação negativaO VCAR0001-0064-00A tem um curso total de 6,4 milímetros,tornando-a uma escolha ideal para curto-circuito, tarefas de posicionamento altamente dinâmico em sistemas compactos.
Graças ao seu design sem ranhuras e massa móvel ultra-baixa, este motor de bobina de voz responde extremamente rapidamente e suporta acionamento de alta frequência,com um diâmetro superior a 50 mm,Sem partes mecânicas propensas ao desgaste, o motor funciona silenciosamente, consome muito pouca energia e tem uma longa vida útil.Cada unidade é fabricada de acordo com o sistema de gestão da qualidade ISO 9001 e é certificada CE, garantindo um desempenho consistente em todas as unidades.
O motor de bobina de voz cilíndrica consiste em uma bobina de cobre de enrolamento de precisão, ímãs permanentes de terras raras de alta qualidade e uma caixa de alumínio compacta.Todos os componentes são submetidos a um rigoroso rastreamento para garantir a estabilidade dimensional e a fiabilidade térmica.
Uma vez que a bobina é a única parte móvel, este motor de bobina de voz essencialmente oferece resolução infinita, limitada apenas pelos sensores de feedback e drivers usados no sistema.Isto torna o VCAR0001-0064-00A um bloco de construção ideal para os engenheiros que procuram rápido, eixos de micro-movimento precisos e repetíveis, evitando a complexidade dos sistemas de accionamento mecânico tradicionais.

Especificações

Principais características de design: acionamento direto com zero reação, sem engrenagem, sem histerese; estrutura sem escovas sem manutenção; alta aceleração com baixa massa móvel; curso curto de 6,4 mm;adequado para aplicações de resposta de alta frequência.

Aplicação

Graças ao seu tamanho micro, alta aceleração e curso curto, o VCAR0001-0064-00A é amplamente adotado em indústrias de precisão, incluindo:

• Micro-dispositivos médicos, instrumentos cirúrgicos e sistemas de distribuição de materiais
• Foco óptico, módulos de foco automático e mecanismos de alinhamento a laser
• Plataformas de alinhamento, inspecção e micro-posicionamento de wafers semicondutores
• Actuadores de micro-válvulas e controlo microfluídico
• sondas de medição de precisão, aparelhos de ensaio e pontas de micro-dispensação
• Geradores de vibração para feedback háptico, ensaios de materiais e sistemas de amortecimento ativo

Perguntas frequentes

P1: Este motor de bobina de voz micro pode ser personalizado para diferentes traços e forças?

Sim. SUPT MOTION suporta a personalização de enrolamento, curso, tensão, fios de chumbo, conectores e pontas do eixo.E os nossos engenheiros irão propor a solução ideal, incluindo o ajuste do enrolamento, o encaminhamento dos cabos e as opções de montagem mecânica.

P2: Que tipo de condutor é necessário para operar este motor?

O motor é accionado por um amplificador de corrente linear ou por um servo-condutor com um circuito de corrente.Recomenda-se o controlo de circuito fechado com um codificador linear ou um sensor Hall para um posicionamento preciso.

P3: Qual é a vida útil do VCAR0001-0064-00A?

Como o motor não possui partes de desgaste mecânico, como engrenagens ou escovas, fornece uma longa vida útil, tipicamente milhões de ciclos operacionais, dependendo do curso, frequência e condições ambientais.

Q4: Qual é a quantidade mínima de encomenda e o prazo de entrega?

O MOQ é de 1 peça para avaliação de amostras. As amostras podem ser enviadas dentro de 3 a 5 dias úteis, e as encomendas de produção em massa são normalmente entregues dentro de 7 a 15 dias úteis após a confirmação.
