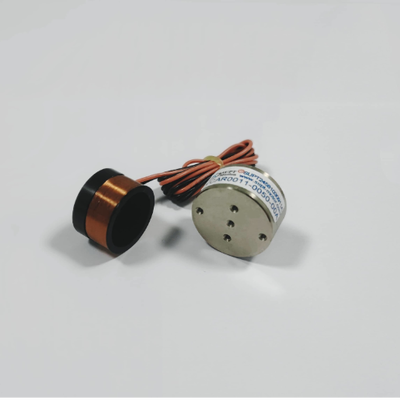

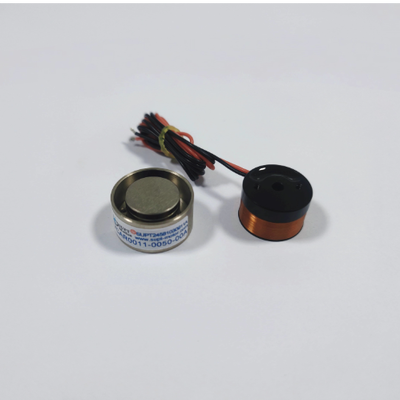

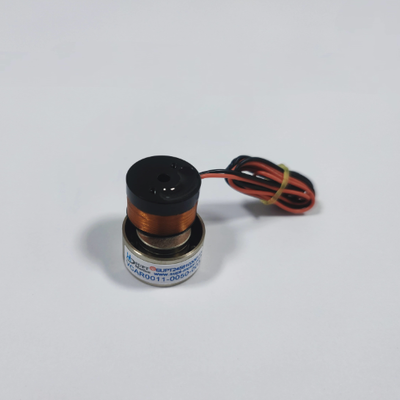

Motor de Bobina de Voz VCAR0011-0050-00A 11.4N Força de Pico 5mm de Curso Alta Aceleração

Visão Geral do Produto

O VCAR0011-0050-00A é um motor de bobina de voz cilíndrico de alta aceleração da série SUPT MOTION VCAR, projetado especificamente para aplicações que exigem partida rápida, estabilização rápida e resposta contínua de alta frequência. A 25 °C, este modelo oferece um pico de força de 11,4 N e uma força contínua de 2,1 N. Seu conjunto de bobina móvel leve, pesando apenas 11,2 g, fornece uma relação força-massa extremamente alta, permitindo que o motor atinja sua velocidade alvo em questão de milissegundos.

Ao contrário dos motores rotativos tradicionais convertidos para movimento linear, os motores de bobina de voz cilíndricos geram força diretamente através da interação entre a corrente da bobina e o campo magnético permanente. Esses motores não requerem caixas de engrenagens, acoplamentos ou fusos, o que significa zero folga, zero efeitos de cogging e virtualmente nenhuma histerese. Consequentemente, quando usados em conjunto com um encoder adequado, eles oferecem movimento excepcionalmente suave, resposta de alta frequência e precisão de posicionamento repetível em nível de micrômetro.

O VCAR0011-0050-00A oferece um curso total de 5 mm, tornando-o ideal para tarefas de pick-and-place de curso curto e alta velocidade, foco, varredura e oscilação. Com um diâmetro compacto do estator de 24 mm e um comprimento de 17,2 mm, ele pode ser facilmente integrado em módulos de máquinas com espaço limitado. Este motor possui um design sem escovas, é livre de manutenção, opera com ruído extremamente baixo e geração mínima de calor, e é fabricado de acordo com os padrões ISO 9001 e certificado CE, garantindo operação confiável em ambientes industriais.

O motor de bobina de voz consiste em uma bobina de cobre enrolada de precisão que se move dentro de um circuito magnético de terras raras de alta energia, eliminando a necessidade de escovas, eletrônica de comutação ou mecanismos de transmissão mecânica. Esta construção simples, porém robusta, não só reduz os pontos de falha, mas também garante que a força de saída seja proporcional à corrente aplicada, fornecendo aos projetistas um atuador previsível e facilmente controlável. Quando combinado com um amplificador linear adequado e feedback de posição, o VCAR0011-0050-00A pode ser configurado para modos de controle de força, controle de velocidade ou posicionamento ponto a ponto preciso, dependendo dos requisitos da aplicação.

Especificações

Principais características de design: alta aceleração graças a um mover leve de 11,2 g; resposta de alta frequência com acionamento direto; curso curto de 5 mm para movimento alternativo rápido; construção sem folga e sem cogging; design sem escovas e livre de manutenção.

Aplicação

A alta aceleração e a resposta de alta frequência do VCAR0011-0050-00A o tornam uma excelente escolha para as seguintes aplicações:

• Mecanismos de pick-and-place de alta velocidade em linhas de montagem de eletrônicos
• Módulos de autofoco óptico e estabilização de imagem para câmeras e sistemas de inspeção
• Plataformas de vibração de alta frequência para testes de fadiga e caracterização de materiais
• Cabeças de dispensação, jateamento e impressão de precisão que exigem movimento alternativo rápido
• Equipamentos de sondagem de semicondutores, ligação de fios e classificação de chips
• Isolamento ativo de vibração e controle de espelho de direcionamento rápido

FAQ

P1: Quão rápido este motor pode acelerar?

Com um mover de 11,2 g e força de pico de 11,4 N, a aceleração de pico teórica é extremamente alta. A aceleração real depende da massa da carga, limite de corrente do driver e curso, e nossos engenheiros podem ajudá-lo a calcular o desempenho dinâmico para sua carga específica.

P2: O motor pode operar continuamente em alta frequência?

Sim, dentro da classificação de força contínua de 2,1 N, o motor pode operar em alta frequência sem superaquecer. Para ciclos de trabalho que excedem a classificação contínua, recomenda-se resfriamento a ar forçado, redução de ciclo de trabalho ou um tamanho de quadro maior da série VCAR. Nossos engenheiros de aplicação podem simular seu perfil de movimento e sugerir o modelo ideal.

P3: Quais opções de feedback de posição estão disponíveis?

Recomendamos encoders lineares, sensores Hall ou sensores de posição LVDT, dependendo da resolução necessária. A SUPT MOTION pode fornecer orientação de integração para controle servo em malha fechada.

P4: O motor é adequado para ambientes de sala limpa?

Sim. A construção sem escovas e sem ranhuras não gera detritos de desgaste, e o motor pode ser fornecido com materiais e cabos compatíveis com sala limpa para aplicações em semicondutores e médicas.

P5: Quais são os termos de pagamento e opções de envio?

Aceitamos T/T, PayPal e Western Union. Amostras são enviadas em 3 a 5 dias úteis por expresso internacional, e pedidos de produção são entregues em 7 a 15 dias úteis.
