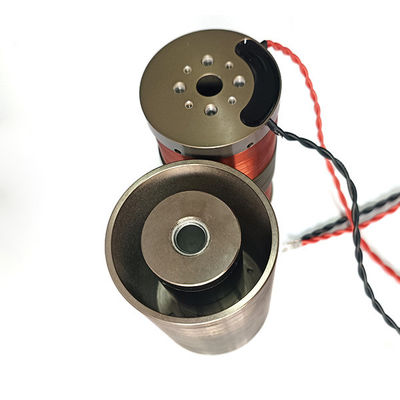

VCAR0022-0448-00A Motor de Bobina de Voz 22N Força de Pico 44,8mm de Curso Ampla Faixa de Velocidade

Visão geral do produto

O VCAR0022-0448-00A é um motor de bobina de voz cilíndrica de grande velocidade da série VCAR da SUPT MOTION. A 25 °C, ele oferece um curso total de até 44,8 mm, um impulso máximo de até 22 N,e um empuxo contínuo de 11.4 N. Este modelo de motor de bobina de voz é especificamente concebido para sistemas de movimento linear, permitindo uma operação suave desde velocidades de rastejamento ultralentas até velocidades de movimento recíproco de alta velocidade.proporcionando um controlo preciso da velocidade em toda a gama de ciclos.

Os motores de bobina de voz são inerentemente capazes de operar em uma ampla faixa de velocidades porque o impulso é proporcional à corrente da bobina e independente da velocidade.é livre de variações de atritoConsequentemente, o VCAR0022-0448-00A fornece uma força uniforme em repouso, a baixas velocidades,e a altas velocidades, uma vantagem decisiva para processos sensíveis à velocidade, como a distribuição, revestimento e varredura.

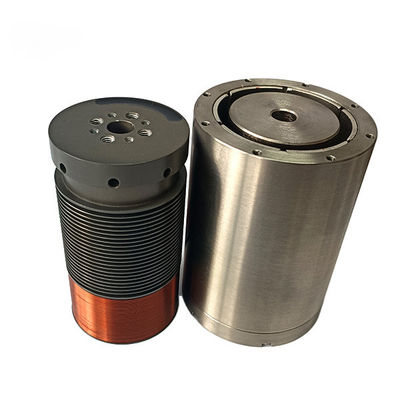

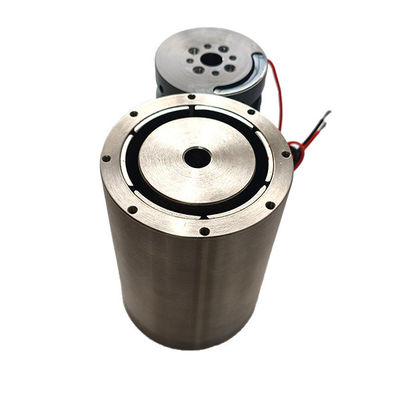

Com um diâmetro do estator de 48 mm e um comprimento de 75,7 mm, este atuador apresenta uma construção robusta, mantendo a massa em movimento em apenas 52 gramas.O princípio de tração direta garante uma elevada rigidez dinâmicaCada motor de bobina de voz é fabricado em conformidade com as normas ISO 9001 e é certificado CE;Todas as unidades são submetidas a ensaios de qualidade de empuxo, resistência e desempenho de isolamento antes da expedição.

Além de sua longa batida, o VCAR0022-0448-00A apresenta excelente linearidade de força, pois a bobina opera dentro de um campo magnético cuidadosamente otimizado durante toda a batida.Força de saída previsível é alcançada em todas as posiçõesEste atuador pode ser equipado com condutores, conectores ou cabos de comprimento personalizado,e pode incorporar guias lineares opcionais para suportar cargas externas enquanto o motor fornece força motriz.

Especificações

Principais características do projeto: tração de 44,8 mm cobrindo uma ampla faixa de velocidades, desde o deslizamento até a alta velocidade; força de pico de 22 N com força contínua de 11,4 N; acionamento direto com zero reação e sem engrenagem;controlo preciso da velocidade e da posição; estrutura sem escovas, livre de manutenção.

Aplicação

A ampla gama de velocidades e o longo curso do VCAR0022-0448-00A se adaptam perfeitamente às seguintes aplicações:

• Máquinas automáticas de distribuição, revestimento e colagem que requerem velocidade uniforme
• Equipamentos de embalagem, rotulagem e embalagem em caixote com perfis de velocidade variável
• Máquinas de ensaio de materiais para ciclos de tração, compressão e fadiga
• Máquinas e aparelhos de transporte de matérias primas
• Sistemas de automação de laboratório e de manuseio de líquidos
• Estágios de impressão, digitalização e marcação a laser com movimentos mistas lentos e rápidos

Perguntas frequentes

P1: Qual é o alcance de velocidade que este motor pode alcançar?

O motor pode operar a uma velocidade de arrasto próxima de zero até várias centenas de milímetros por segundo, dependendo da tensão e carga do condutor.Porque a força da bobina de voz é controlada pela corrente e independente da velocidadePara o seu perfil específico de carga e movimento, podemos fornecer um cálculo dinâmico, incluindo aceleração,tempo de regulação e corrente do condutor necessária.

P2: Como é alcançada a precisão de posicionamento com um golpe tão longo?

Recomendamos um codificador linear com a resolução desejada mais um servo driver com loops de posição e velocidade.A construção de reação zero garante que a posição comandada seja mantida sem deriva mecânica..

P3: O curso pode ser personalizado?

Sim, a série VCAR oferece traços de 1 mm a mais de 60 mm em diferentes tamanhos de quadro.

Q4: Qual é o ciclo de trabalho e o comportamento térmico?

A classificação de força contínua de 11,4 N a 25 ° C define o trabalho contínuo seguro. Para uma força maior ou mais longa, podemos adicionar opções de gerenciamento térmico ou recomendar um modelo maior da família VCAR.

Q5: Quanto tempo demora a entrega?

As encomendas de amostras são enviadas dentro de 3 a 5 dias úteis e as encomendas de produção dentro de 7 a 15 dias úteis.
