VCAR0087-0062-00A Motor de bobina de voz 87N Força máxima 6,2 mm Traço Alta velocidade

Visão geral do produto

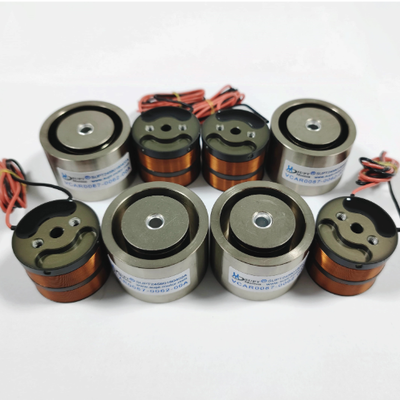

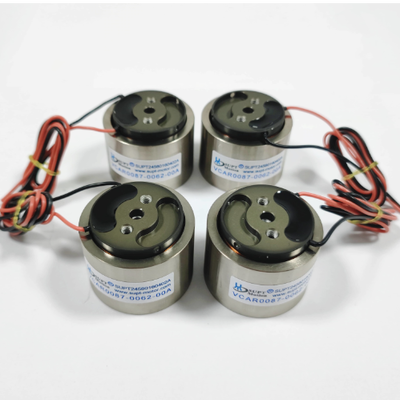

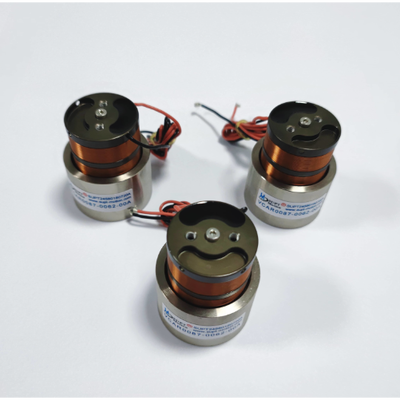

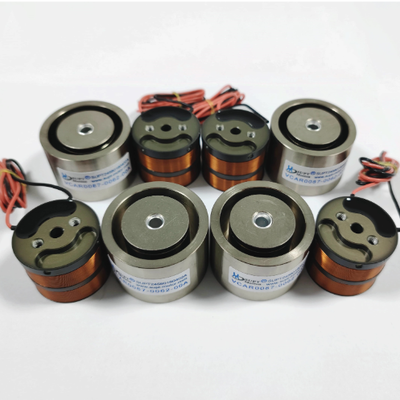

O VCAR0087-0062-00A é um motor de bobina de voz cilíndrica de alta velocidade da série VCAR da SUPT MOTION® que oferece um impulso máximo de até 87 N em um curso curto de apenas 6,2 mm.A combinação de uma densidade de força extremamente elevada e um curso extremamente curto torna este motor uma excelente escolha para operações de alta velocidade, resposta de alta frequência e tarefas de recíproca de alta frequência, tornando-o particularmente adequado para aplicações que exigem a aplicação rápida de uma grande força a curtas distâncias.

Como este motor de bobina de voz emprega um princípio de bobina de voz de acionamento direto, ele pode fornecer todo o 87 N de impulso máximo de parada sem a necessidade de engrenagens ou parafusos de chumbo,eliminando assim os efeitos da reação negativaCom um peso de apenas 45,2 g, o conjunto de bobina móvel, combinado com um poderoso circuito magnético,Gerar níveis de aceleração muito superiores aos alcançáveis por cilindros pneumáticos ou atuadores eletromagnéticos, mantendo um controlo preciso do empuxo durante todo o movimento.

Com um diâmetro do estator de 43,1 mm e um comprimento de 34,9 mm, apresenta um fator de forma robusto e compacto que permite uma fácil integração em equipamentos automatizados.O motor apresenta um design sem escovas, é livre de manutenção e funciona silenciosamente, com uma vida útil projetada de milhões de ciclos.e passa por um teste de força abrangente, curso e características eléctricas antes da expedição.

O VCAR0087-0062-00A atinge uma alta densidade de força através de um circuito magnético de grande diâmetro e uma geometria de bobina otimizada,permitindo-lhe substituir cilindros pneumáticos e atuadores de solenoide em muitas aplicações de curto curso, oferecendo ao mesmo tempo uma controável superiorA tensão nominal de 34,5 V permite um motor compacto, enquanto a baixa massa móvel suprime eficazmente os choques mecânicos e as vibrações, mesmo a altas frequências de ciclo.Com a sua construção robusta e a bobina fechada opcional, este motor de bobina de voz é adequado para ambientes de laboratório e de produção.

Especificações

Principais características do projeto: força de pico de 87 N em um curso curto de 6,2 mm; operação de alta velocidade com acionamento direto e reação negativa zero; resposta de alta frequência para ciclos rápidos; diâmetro compacto de 43,1 mm;Construção sem escovas sem manutenção.

Aplicação

As características de alta velocidade e curto curso do VCAR0087-0062-00A o tornam ideal para aplicações exigentes, incluindo:

• Mecanismos de assistência de triagem, estampagem e remendo de alta velocidade
• Sistemas de ensaio de vibração e choque para validação da fiabilidade
• Amortização e isolamento de vibrações ativos para equipamentos de precisão
• Acionamento da válvula proporcional de alta frequência e do injetor
• Servo e estruturação de superfícies de ferramentas rápidas em usinagem de precisão
• Ensaios de componentes automotivos, accionamento de comutadores e relé

Perguntas frequentes

P1: Por que escolher um motor de bobina de voz em vez de um cilindro pneumático para movimento de alta velocidade de curso curto?

Um motor de bobina de voz fornece controle preciso de força e posição, sem necessidade de suprimento de ar, sem aderência e taxas de resposta e repetibilidade muito maiores.É também mais silencioso e mais eficiente em termos energéticos do que o pneumático.

P2: Que aceleração máxima pode o VCAR0087-0062-00A alcançar?

Com uma força de pico de 87 N e um motor de 45,2 g, a aceleração máxima sem carga é extremamente elevada. A aceleração alcançada depende da massa total em movimento e da capacidade de corrente do condutor;Os nossos engenheiros podem fornecer uma análise dinâmica detalhada incluindo a tensão do condutor necessária, perfil de corrente e aceleração para a massa exata da carga e o ciclo de movimento.

P3: Este motor pode ser utilizado para ciclos contínuos de alta frequência?

Sim, dentro do valor de força contínua de 21,67 N a 25 °C.Recomendamos monitorar a temperatura da bobina e podemos fornecer modelos com classificações contínuas mais elevadas ou opções de resfriamento.

Q4: Que tensão e corrente de acionamento são necessárias?

A tensão nominal é de 34,5 V. O condutor deve fornecer corrente de pico suficiente para produzir a força necessária; forneceremos os valores exatos da constante do motor e da resistência para dimensionamento do condutor.

Q5: Você oferece versões personalizadas de força ou curso?

Sim, a série VCAR abrange forças de pico de 0,7 N a 1351 N e traços de até 63 mm. Versões personalizadas com força, traço, cablagem e montagem modificados estão disponíveis mediante pedido.
