Motor de bobina de voz cilíndrica compacta de 12,8 V de alta precisão para microdispositivos

Visão Geral do Produto

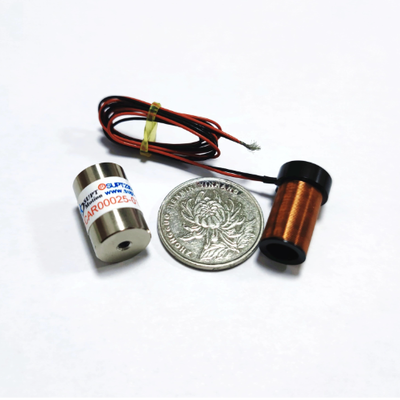

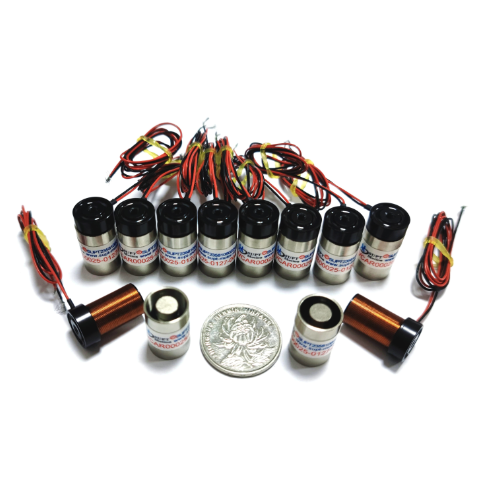

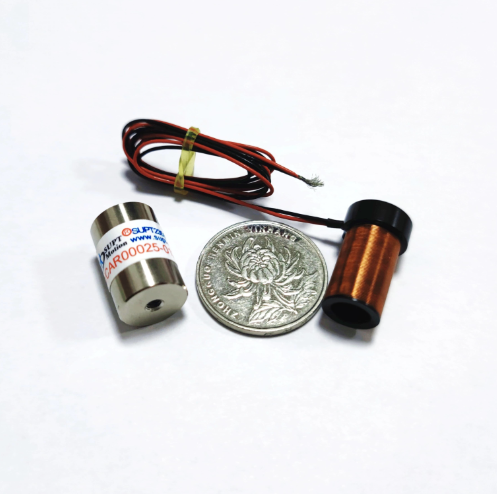

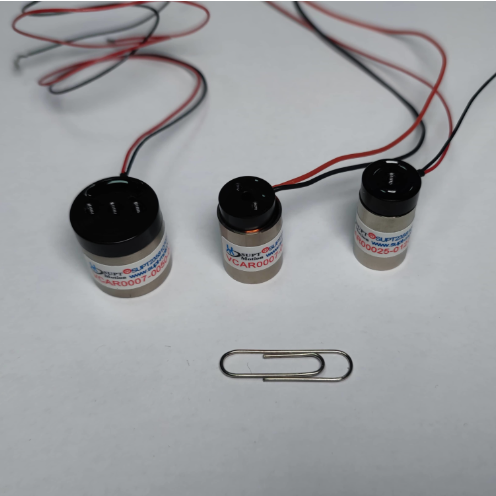

O VCAR0007-0127-00A é um motor de bobina de voz cilíndrico compacto com um diâmetro externo de apenas 19,1 mm. Alimentado por uma fonte de alimentação CC de 12,8 V, ele oferece um curso de 12,7 mm e um empuxo de pico de até 7,1 N, tornando-o um dos menores atuadores de acionamento direto na série de produtos SUPT MOTION.
Seu formato cilíndrico permite que ele se encaixe naturalmente em furos, luvas e cavidades circulares, simplificando a integração mecânica em produtos com espaço limitado. Pesando apenas 14,8 gramas, a bobina móvel acelera rapidamente e exerce forças inerciais mínimas nas estruturas circundantes. Um conjunto de ímãs de alta energia fornece empuxo potente em um design compacto, enquanto o design sem contato garante operação silenciosa sem efeitos de cogging.
Comandos de corrente simples geram empuxo suave e controlável em toda a faixa de curso, tornando o ajuste do servo simples e intuitivo. A carcaça é usinada com precisão em alumínio e revestida com um acabamento resistente à corrosão. Este motor é projetado para dispositivos compactos que exigem movimento linear confiável e repetível sem a estrutura volumosa de um motor com engrenagens.

Solução

Microdispositivos geralmente não têm espaço para acomodar motores rotativos e mecanismos de transmissão. Este atuador de bobina de voz resolve esse problema, fornecendo empuxo linear diretamente dentro de uma carcaça cilíndrica de 19,1 milímetros.
Graças ao seu design de acionamento direto, este motor de bobina de voz não possui engrenagens sujeitas a desgaste e não requer compensação de folga, resultando em um mecanismo simples e confiável. Baixa massa móvel e baixa indutância permitem que este motor de bobina de voz seja acionado por um circuito de driver pequeno e de baixo custo.
O motor de bobina de voz também pode suportar operação reversa frequente, o que é comum em mecanismos de dispensação e classificação. Esta solução fornece uma solução de movimento linear de precisão compacta, silenciosa e livre de manutenção para pequenos dispositivos.

Especificações

Aplicação

Este atuador linear de bobina de voz compacto é adequado para módulos de autofoco de microcâmeras, dispositivos de feedback tátil, microválvulas, pipetas de automação de laboratório, garras compactas, mecanismos de zoom óptico e dispositivos médicos portáteis.
O mesmo motor de bobina de voz também é usado em cabeças de impressão compactas, mecanismos de leitura de código de barras e acionamentos de micropombas. Também é adequado para sistemas de microamortecimento e vibração com requisitos de espaço e peso extremamente rigorosos.

FAQ

P: O que torna o design cilíndrico uma vantagem?
R: O invólucro cilíndrico corresponde a furos e cavidades redondos, de modo que o motor pode ser montado sem desperdício de espaço. Ele também fornece um circuito magnético balanceado que mantém a força consistente em todas as orientações de montagem.

P: Por quanto tempo este pequeno motor pode funcionar continuamente?
R: A força contínua a 25°C é de 2,3 N. Para ciclos de trabalho acima deste limite, recomendamos adicionar um dissipador de calor ou usar o motor intermitentemente. Proteção térmica pode ser adicionada mediante solicitação.

P: O motor de diâmetro de 20 mm pode ser personalizado?
R: Sim. Curso, força, voltagem, comprimento do fio e tipo de conector podem ser personalizados.

P: Um driver está incluído com o motor?
R: O motor é fornecido como um componente. Uma placa de driver miniatura correspondente está disponível mediante solicitação para avaliação rápida.
